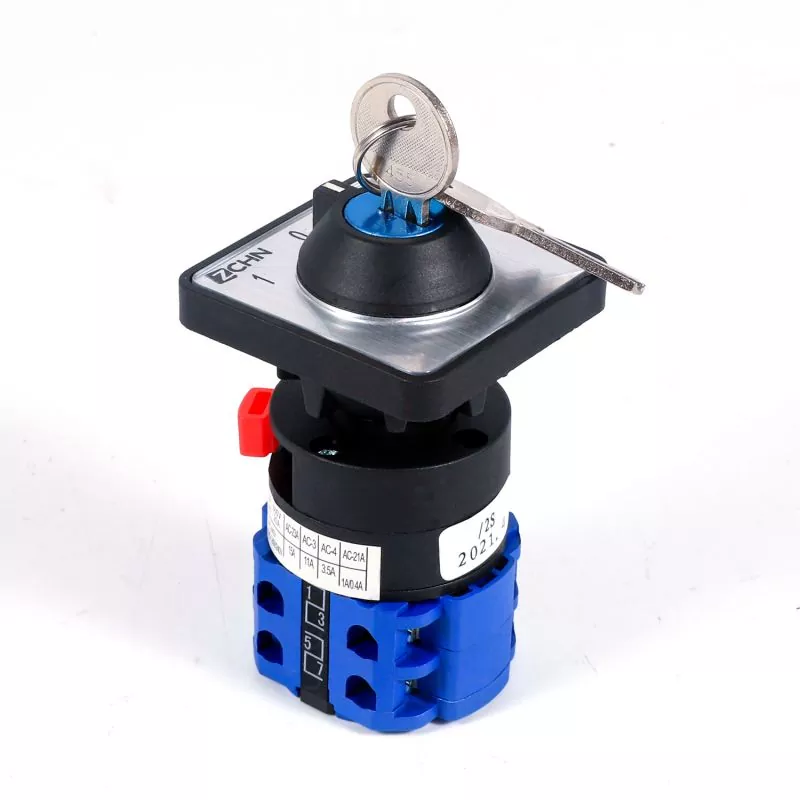

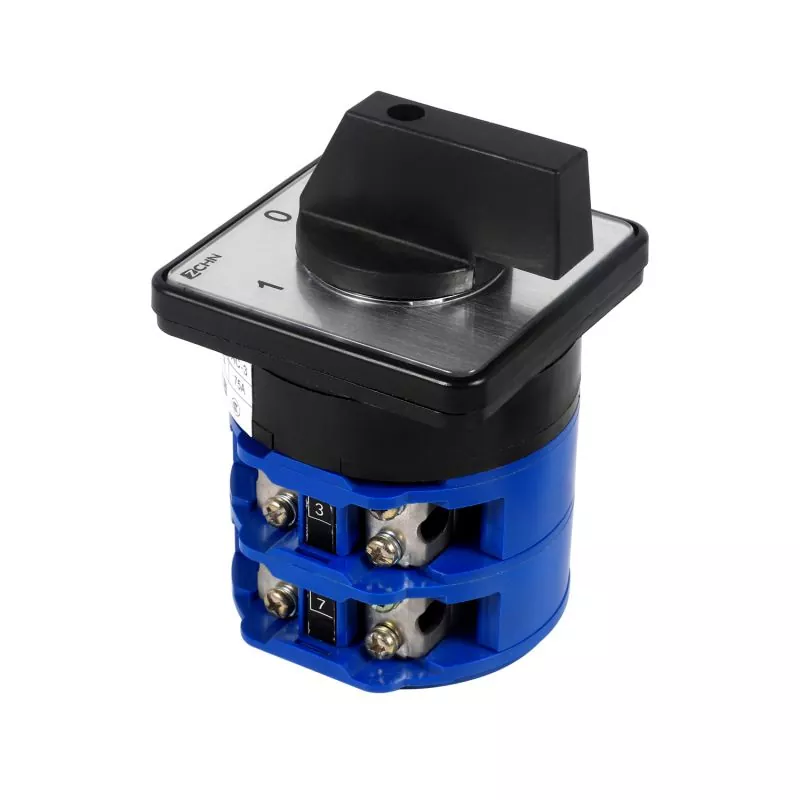

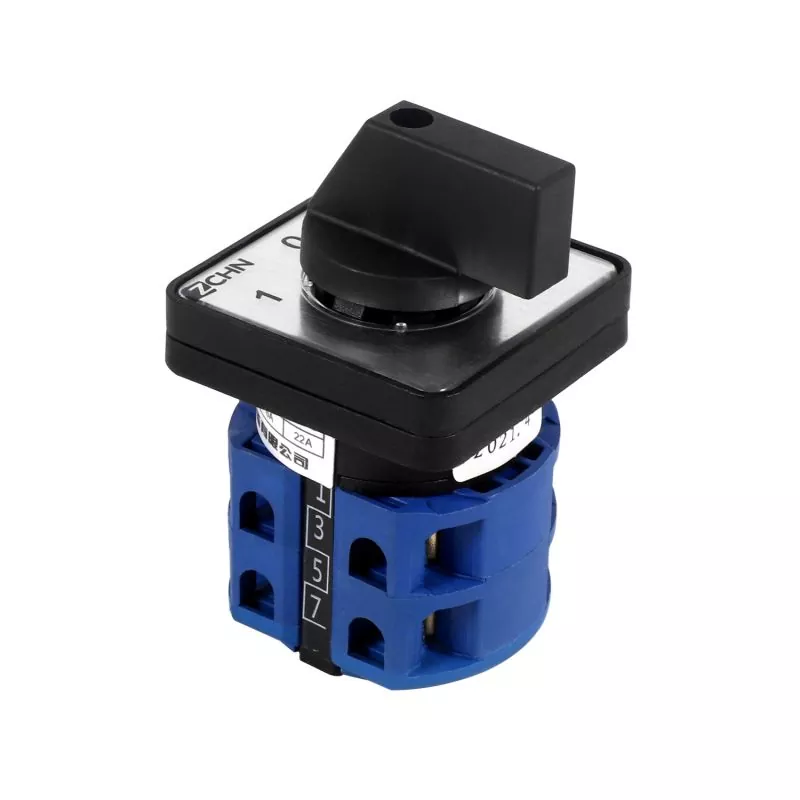

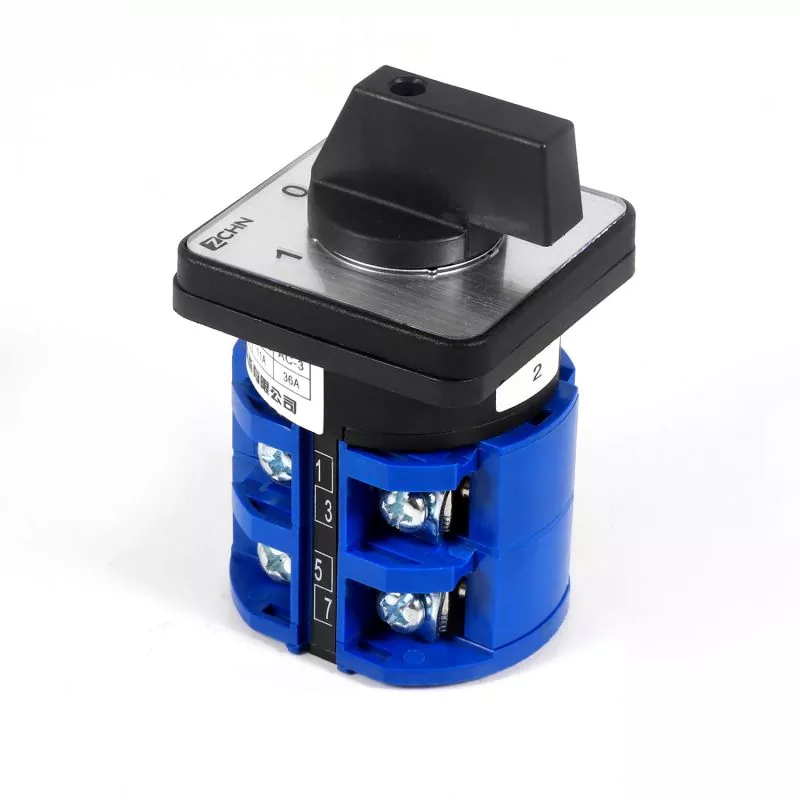

2-läge On-Off-On Rotary Cam Switch

LW26-seriens vridomkopplare, inklusive 2-positions On-Off-On Rotary Cam Switch, är konstruerade för användning i elektriska kretsar som arbetar vid AC 50Hz, som rymmer märkdriftsspänningar upp till 440V AC och DC-spänningar upp till 240V, med märkströmmar som når 315A. Dessa omkopplare fungerar som tillförlitliga kontroller för sällsynta manuella kretsanslutningar eller frånkopplingar, vilket erbjuder mångsidighet vid hantering av olika applikationer. Dessutom underlättar de direkt styrning av trefasiga asynkronmotorer, vilket tillgodoser primära kommandostyrnings- och kretsmätningsbehov.

Designad speciellt för applikationer som kräver hastighetsjustering, 2 Position On-Off-On Rotary Cam Switch förbättrar driftsflexibiliteten. Med sin mångsidiga funktionalitet kan LW26-serien användas som kretskontrollbrytare, testutrustningsomkopplare, motorkontrollbrytare och primära kommandokontrollbrytare, inklusive tillämpningar i svetsmaskiner.

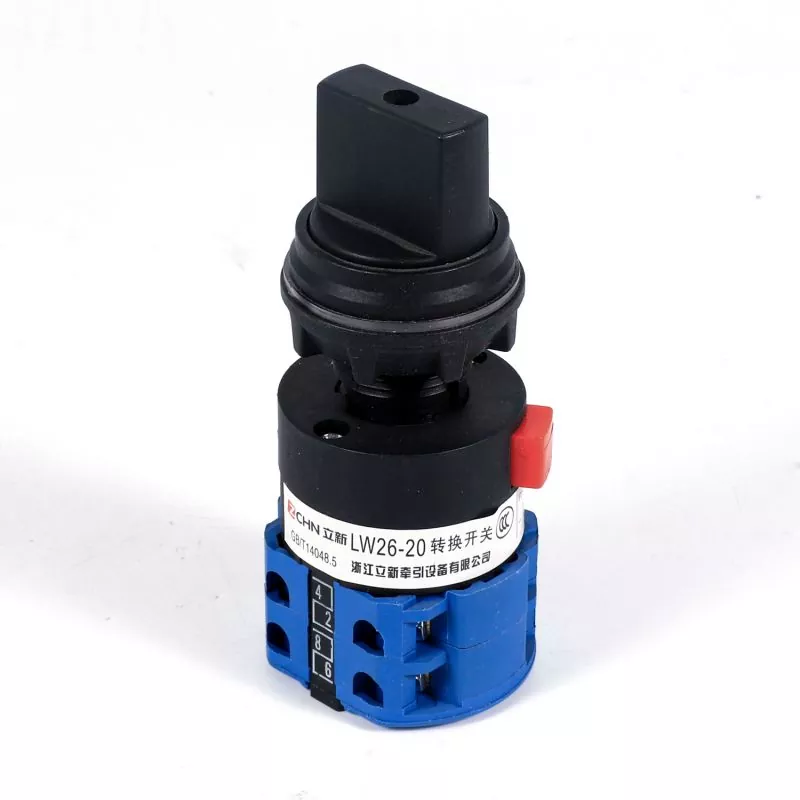

LW26-serien är certifierad för att uppfylla standarder som GB/T 14048.3, GB/T 14048.5 och EN60947-5-1, och säkerställer överensstämmelse med branschföreskrifter. Tillgängliga i olika specifikationer från 10A till 315A, dessa switchar har kompakt design, noggrant materialval och robusta isoleringsegenskaper. Deras flexibla växlingsfunktioner, tillsammans med säkerhetsfunktioner som fingerskydd i modeller som LW26-10, LW26-20, LW26-25 och LW26-32, garanterar pålitlig prestanda i olika miljöer.

LW26-serien erbjuder en innovativ lösning och fungerar som en idealisk uppgradering, som kan ersätta äldre switchmodeller som LW2, LW5, LW6, LW8, LW12, HZ5, HZ10 och HZ12, såväl som importerad utrustnings switchar.

Lixin 2 Position On-Off-On Rotary Cam Switch   Kombination av driftläge och ställdonets position

Lixin 2 Position On-Off-On Rotary Cam Switch   Typspecifikation

Lixin 2 Position On-Off-On Rotary Cam Switch  Normalt arbetstillstånd

1. Den omgivande lufttemperaturen måste ligga inom intervallet -25°C till +40°C, med ett 24-timmarsgenomsnitt som inte överstiger 25°C.

2. Den nedre gränsen för den omgivande lufttemperaturen bör inte sjunka under -25°C.

3. Installationsplatser bör inte överstiga en höjd av 2000 m över havet.

4. Vid maximala temperaturförhållanden på +40°C bör luftens relativa fuktighet inte överstiga 50%. Högre relativa luftfuktighetsnivåer kan vara tillåtna vid lägre temperaturer, som att nå 90 % vid 20°C. Särskilda försiktighetsåtgärder måste vidtas för att mildra kondens som uppstår på grund av temperaturfluktuationer.

Lixin 2 Position On-Off-On Rotary Cam Switch  Installationsskick：

1. Strömbrytaren är installerad i en miljö med föroreningsnivå 3-förhållanden.

2. Installationen ska utföras enligt instruktionerna från vår fabrik.

Lixin 2 Position On-Off-On Rotary Cam Switch sort：

1 Uppdelat efter användning

(1) Omkopplare för huvudkretskonvertering;

(2) Överföringsbrytare för direkt styrning av motorn; (3) Överföringsbrytare för huvudstyrning och mätning.

2 Beroende på driftläget

(1) Positioneringstyp;

(2) självreplikerande typ;

(3) Positionerande självreplikerande typ.

3 Enligt kontaktsystemet

(1) Omkopplaren av positioneringstyp har 1 till 12 sektioner (endast 8 sektioner för 63A och högre strömbrytare);

(2) Den självåterställande överföringsomkopplaren har 1 till 3 sektioner (LW26-20; verserna 1 till 8)

(3) Överföringsbrytaren för direkt styrning av motorn har huvudsakligen 1 till 6 sektioner.

Lixin 2 Position On-Off-On Rotary Cam Switch Övergripande mått och monteringsmått:
