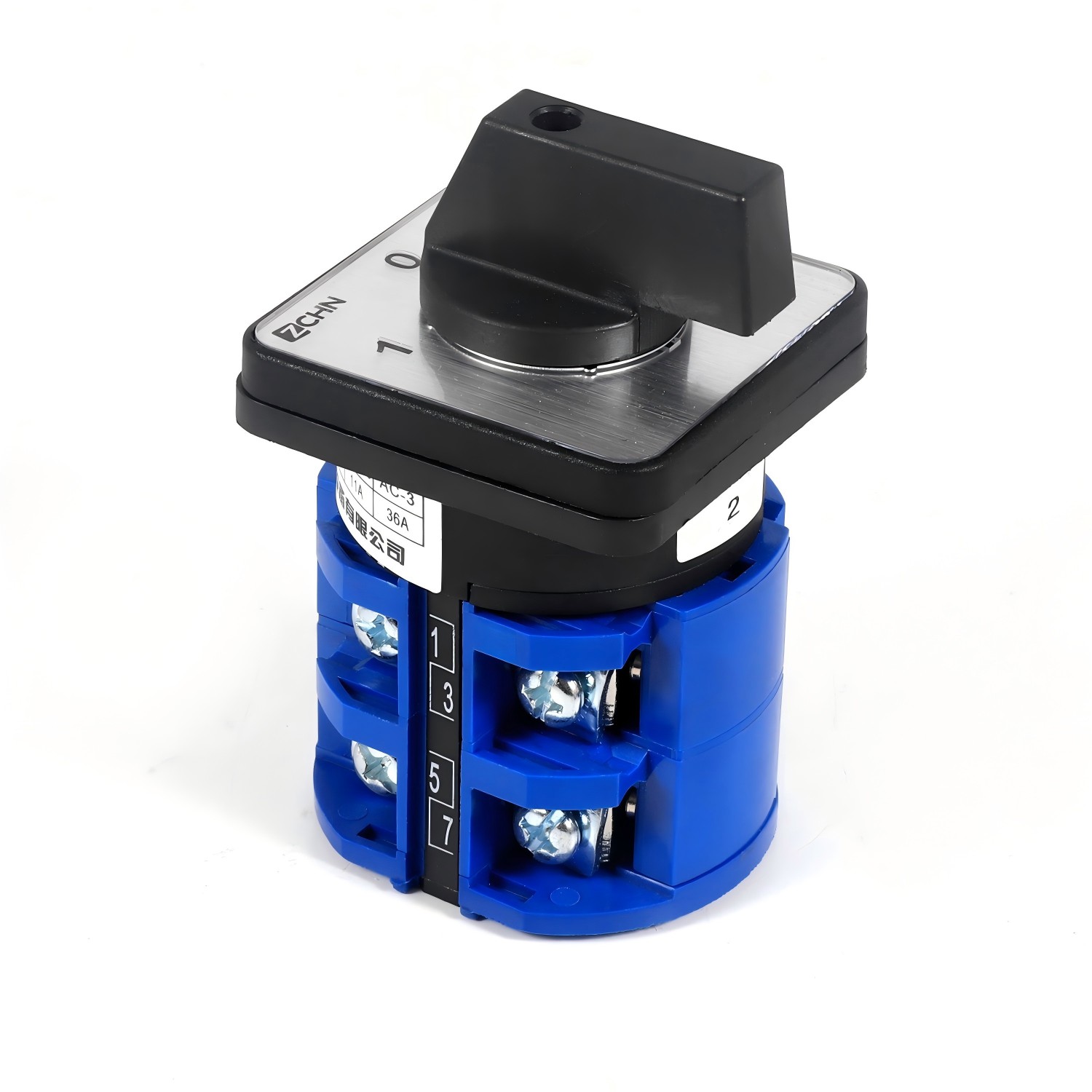

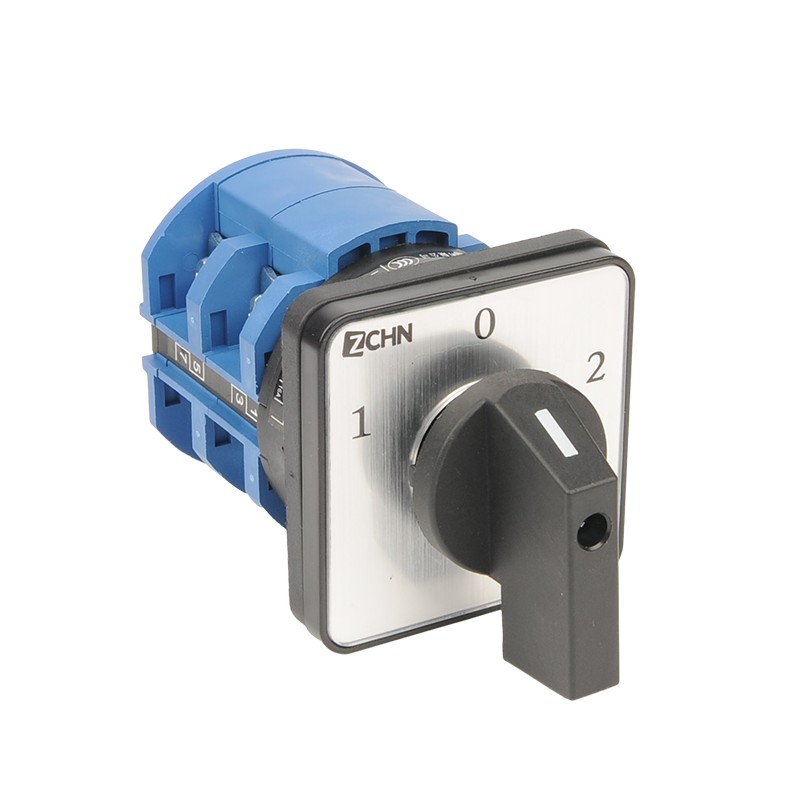

LW26-63A 1-0-2 En pol för vattenpump

LW26-63A 1-0-2 En pol för vattenpump                                                                                                     Produktstruktur

Utvändig design: fyrkantig panel, storlek 64×80 mm, installationsstorlek 48×48 mm.

Intern struktur: Den består av handtag, spindel, kam, kontaktsystem och så vidare. Handtaget driver spindeln och kammen att rotera. Handtaget trycker på kontakterna för att ansluta eller koppla bort kretsen.

Funktionsprincip

Genom att manövrera handtaget driver det den inre roterande axeln och kammen att rotera. På grund av kammens olika former, när handtaget är i olika lägen, kommer kontakterna att matcha olika för att uppnå syftet med att byta kretsar.

Funktionella egenskaper

Mångsidiga funktioner: Den kan användas som kretskontrollomkopplare, testutrustningsomkopplare, motorkontrollbrytare och huvudkommandokontrollomkopplare, etc. Den är lämplig för alla typer av tillfällen som kräver kretsomvandling eller kontroll.

Flexibel drift: Den har egenskaperna liten storlek, kompakt struktur, utsökt materialval, bra isolering, flexibel konverteringsdrift, etc. Det är bekvämt och snabbt att använda.

Säker och pålitlig: I enlighet med relevanta standarder har den hög säkerhet och tillförlitlighet och kan fungera stabilt i alla typer av tuffa miljöer.

Tillämpliga scener

Industriell styrning: Används för att styra olika industriell utrustning, såsom elmotorer, svetsmaskiner etc., för att uppnå framåt och bakåt, variabel hastighet, start och stopp och andra kontrollfunktioner.

Elektrisk testning: Som en testutrustningsomkopplare kan den användas för att koppla om olika testkretsar. Detta är praktiskt för testning och översyn av elektrisk utrustning.

Strömförsörjningssystem: Det kan användas för kretsomkoppling och kontroll i kraftsystem, såsom transformatorstation, distributionsrum och andra platser.

Lixin 1 Position On-Off-On Rotary Cam Switch Kombination av driftläge och ställdonets läge

Lixin 3 Position On-Off-On Rotary Cam Switch Typspecifikation

Lixin 1 Position On-Off-On Rotary Cam Switch  Normalt arbetstillstånd

1. Den omgivande lufttemperaturen måste ligga inom intervallet -25°C till +40°C, med ett 24-timmarsgenomsnitt som inte överstiger 25°C.

2. Den nedre gränsen för den omgivande lufttemperaturen bör inte sjunka under -25°C.

3. Installationsplatser bör inte överstiga en höjd av 2000 m över havet.

4. Vid maximala temperaturförhållanden på +40°C bör luftens relativa fuktighet inte överstiga 50%. Högre relativa luftfuktighetsnivåer kan vara tillåtna vid lägre temperaturer, som att nå 90 % vid 20°C. Särskilda försiktighetsåtgärder måste vidtas för att mildra kondens som uppstår på grund av temperaturfluktuationer.

Lixin 1 Position On-Off-On Rotary Cam Switch Installationsvillkor：

1. Strömbrytaren är installerad i en miljö med föroreningsnivå 3-förhållanden.

2. Installationen ska utföras enligt instruktionerna från vår fabrik.

Lixin 1 Position On-Off-On Rotary Cam Switch sort：

1 Uppdelat efter användning

(1) Omkopplare för huvudkretskonvertering;

(2) Överföringsbrytare för direkt styrning av motorn; (3) Överföringsbrytare för huvudstyrning och mätning.

2 Beroende på driftläget

(1) Positioneringstyp;

(2) självreplikerande typ;

(3) Positionerande självreplikerande typ.

3 Enligt kontaktsystemet

(1) Omkopplaren av positioneringstyp har 1 till 12 sektioner (endast 8 sektioner för 63A och högre strömbrytare);

(2) Den självåterställande överföringsomkopplaren har 1 till 3 sektioner (LW26-20; verserna 1 till 8)

(3) Överföringsbrytaren för direkt styrning av motorn har huvudsakligen 1 till 6 sektioner.

Lixin 1 Position On-Off-On Rotary Cam Switch Övergripande mått och monteringsmått:
