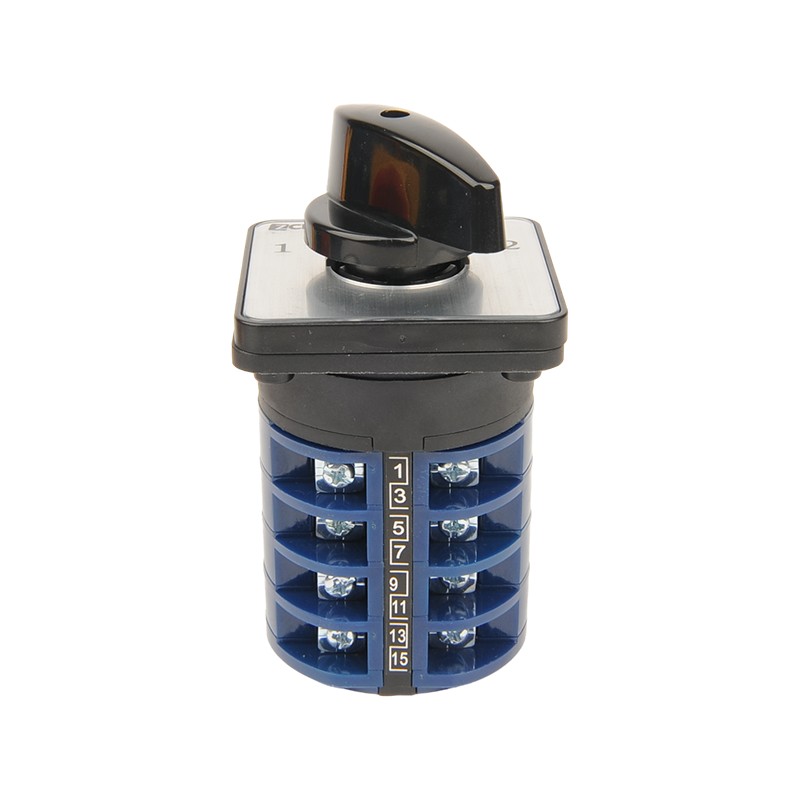

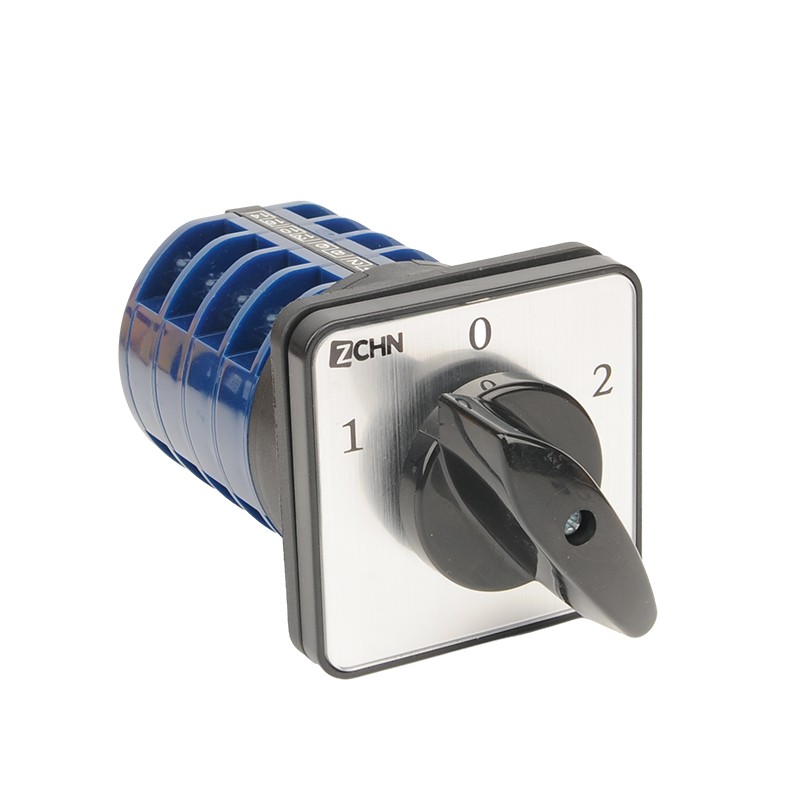

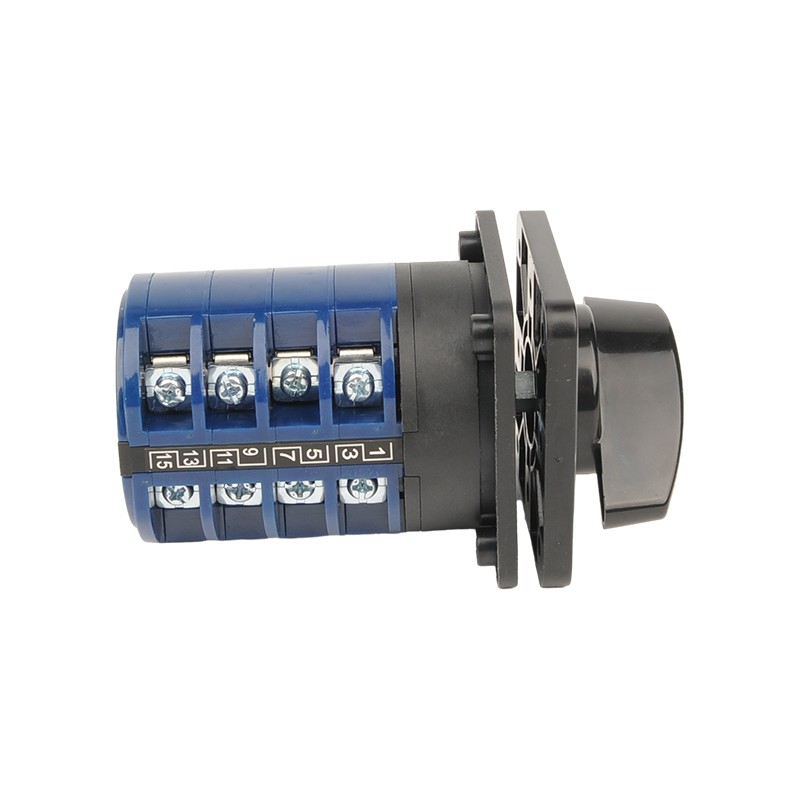

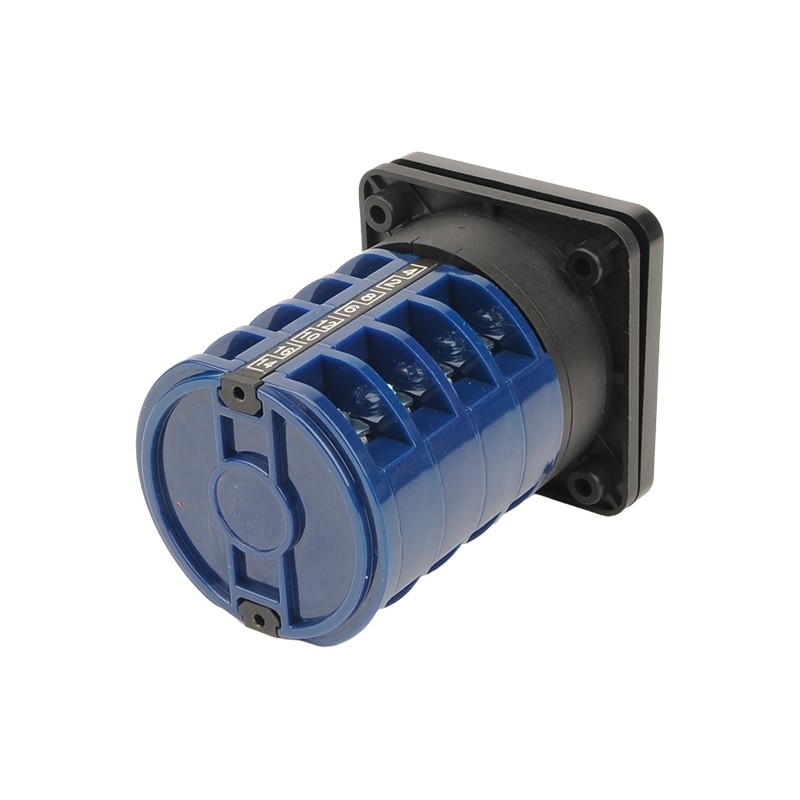

LW26 Rotary Switch

Som en elektrisk kontrolllösning för multiscenarioapplikationer visar överföringsomkopplarna LW26 Series sitt unika värde inom många fält. När det gäller motorstyrning kan den direkt styra start, stopp och vridning av trefas asynkron motor för att tillgodose kontrollbehovet för maskinverktyg, transportband och annan utrustning; Som masterkontroll kan den samarbeta med PLC -systemet för att realisera komplex logikkontroll. Inom testområdet kan dess exakta kontaktsystem uppfylla mätkraven för olika elektriska parametrar. Produkten stärker särskilt anpassningsförmågan i hårda arbetsförhållanden, antar silverlegeringskontakt och bågsläckningskammardesign, tål den höga frekvensströmpåverkan av svetsmaskin och annan utrustning. Med IP65 -skyddsgrad, hög temperaturteknik plasthus och humaniserad driftsdesign har denna serie av switchar framgångsrikt använts inom kraftsystem, järnvägstransport, byggnadsdistribution, maskinstillverkning och andra industrier, och blivit ett pålitligt val av elektriska komponenter inom industriell kontroll.

LIXIN LW26 Series Rotary Cam Switch Combination of Operation Mode and Actuator Position

LIXIN LW26 Series Rotary Cam Switch Type Specification

LIXIN LW26 Series Rotary Cam Switch Normal Working Condition

1. Den omgivande lufttemperaturen måste förbli inom intervallet -25 ° C till +40 ° C, med ett 24 -timmars genomsnitt som inte överstiger 25 ° C.

2. Den nedre gränsen för den omgivande lufttemperaturen bör inte sjunka under -25 ° C.

3. Installationsplatser bör inte överstiga en höjd av 2000 m över havet.

4. Vid maximala temperaturförhållanden på +40 ° C bör luftens relativa fuktighet inte överstiga 50%. Högre relativa fuktighetsnivåer kan vara tillåtna vid lägre temperaturer, såsom att nå 90% vid 20 ° C. Särskilda försiktighetsåtgärder måste vidtas för att mildra kondensation till följd av temperaturfluktuationer.

LIXIN LW26 Series Rotary Cam Switch Installationsvillkor ：

1. Strömbrytaren är installerad i en miljö med föroreningsnivå 3 -villkor.

2. Installation bör utföras enligt instruktionerna från vår fabrik.

LIXIN LW26 Series Rotary Cam Switch Sort ：

1 dividerat med användning

(1) omkopplare för huvudkretsomvandling;

(2) överföringsomkopplare för direkt kontroll av motorn; (3) Överföringsomkopplare för masterkontroll och mätning.

2 Enligt driftsläget

(1) positioneringstyp;

(2) självreplicerande typ;

(3) Positionering av självreplikerande typ.

3 Enligt kontaktsystemet

(1) Positioneringstypomkopplaren har 1 till 12 sektioner (endast 8 sektioner för 63A och över omkopplare);

(2) Den självåterställningstypöverföringsomkopplaren har 1 till 3 sektioner (LW26-20; vers 1 till 8)

(3) Överföringsomkopplaren för direkt kontroll av motorn har huvudsakligen 1 till 6 sektioner.

LIXIN 3 Position On-On-On Rotary Cam Switch Totala dimensioner och monteringsdimensioner ：
