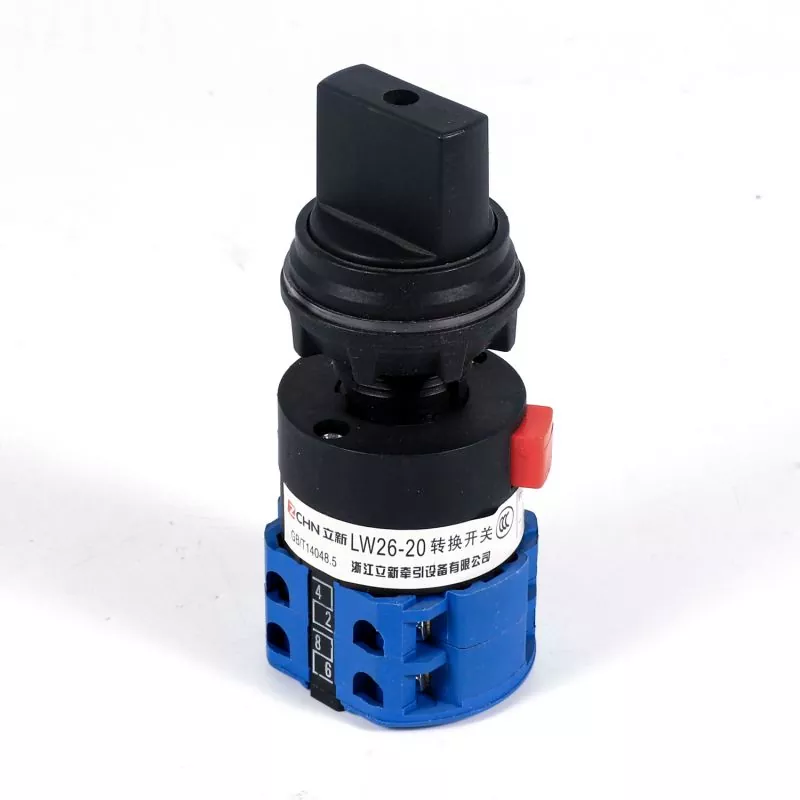

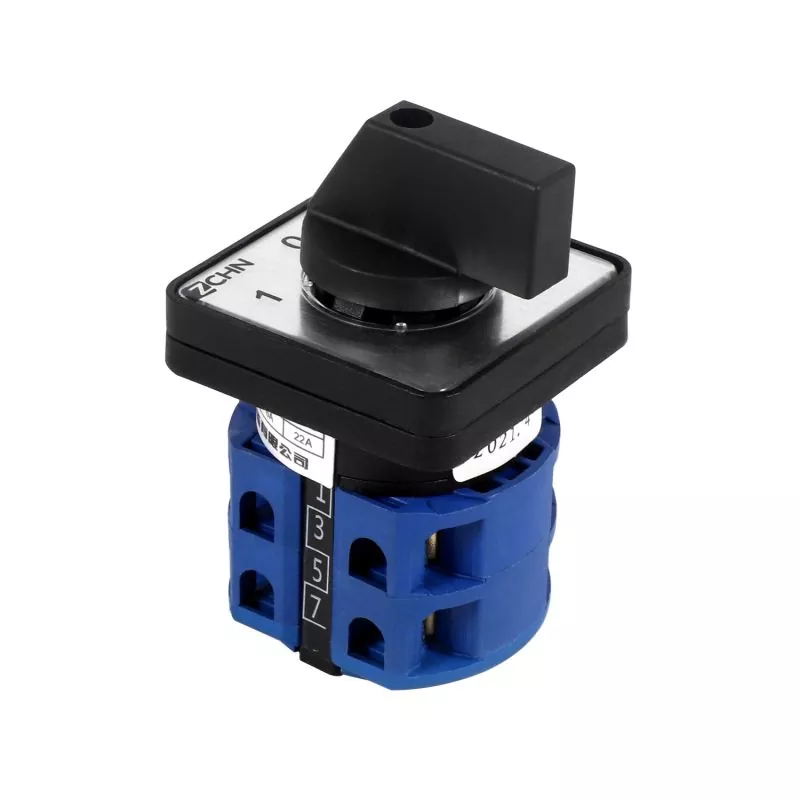

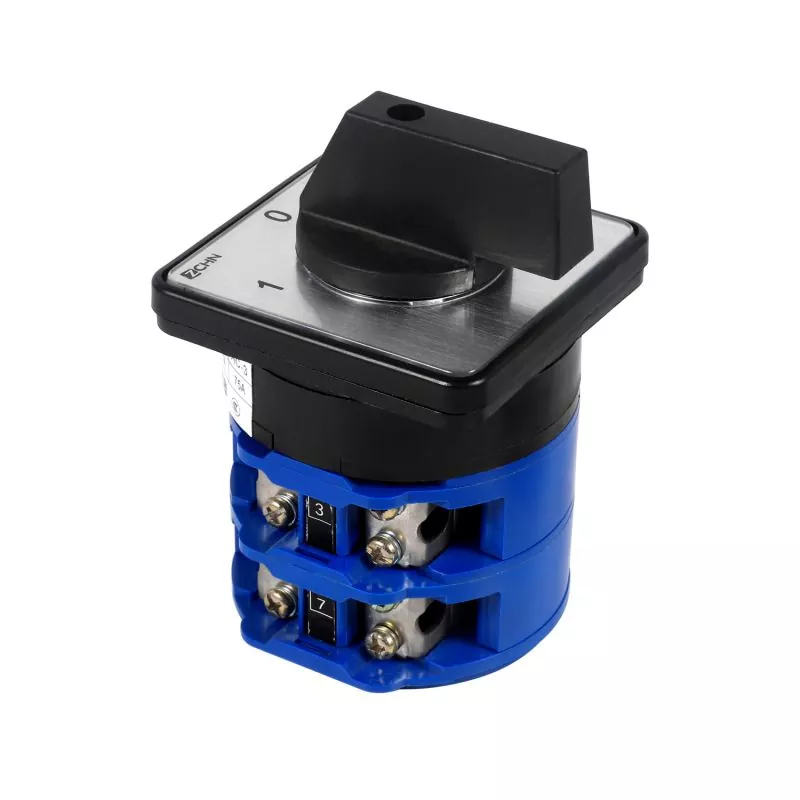

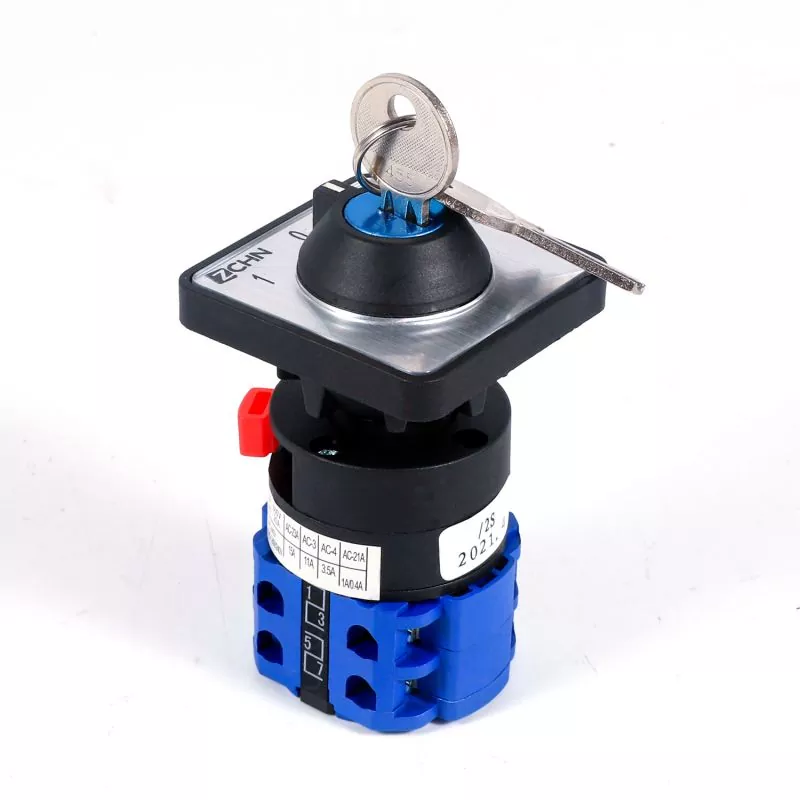

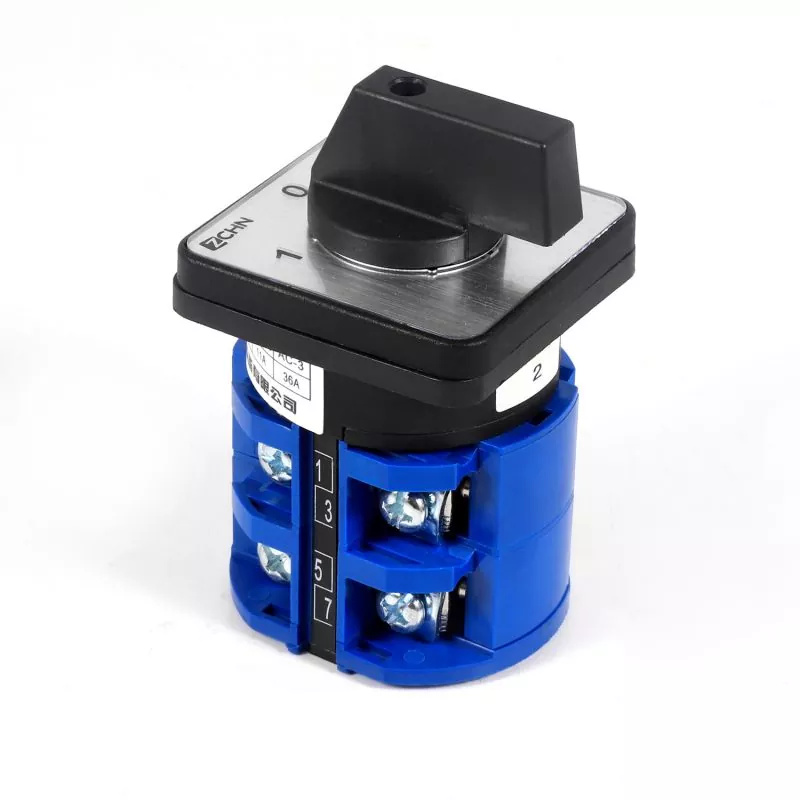

Lw26 Series Rotary Cam Switch

Köp Lixin Lw26 Series Rotary Cam Switch som är av hög kvalitet direkt till lågt pris. LW26-seriens vridomkopplare är främst designad för användning i AC-kretsar upp till 440V och DC-kretsar upp till 240V, som arbetar med en frekvens på 50Hz. Den är speciellt lämpad för manuella operationer som involverar kretsbrytning, stängning och växling, och erbjuder pålitlig prestanda i olika applikationer som styrning av 3-fasmotorer, ställverk, instrument och maskiner. Denna serie följer industristandarder inklusive GB14048.3, GB14048.5, IEC60947-3 och IEC60947-5-1, vilket säkerställer att kvalitets- och säkerhetsföreskrifter följs.

Skicka förfrågan

Produktbeskrivning

Lw26-seriens roterande kamomkopplare är i första hand lämpliga för användning i elektriska kretsar med AC 50Hz, märkdriftsspänning upp till 440V AC och DC-spänning upp till 240V DC. De är lämpliga för manuell sällsynt kretsanslutning eller frånkoppling, och fungerar som kontroller eller omkopplare. De kan också direkt styra trefasiga asynkronmotorer och användas för primär kommandostyrning och kretsmätning. Produkten har ett brett spektrum av applikationer, som bland annat fungerar som kretskontrollomkopplare, testutrustningsomkopplare, motorkontrollbrytare, primära kommandokontrollomkopplare och switchar för svetsmaskiner.

Produkten uppfyller certifieringarna GB/T 14048.3, GB/T 14048.5 och EN60947-5-1. Switcharna i LW26-serien finns i olika specifikationer, inklusive strömstyrkor på 10A, 20A, 25A, 32A, 40A, 63A, 125A, 160A, 250A och 315A. Switcharna i LW26-serien kännetecknas av sin lilla storlek, mångsidiga funktionalitet, kompakta struktur, noggranna materialval, goda isoleringsegenskaper, flexibla kopplingsoperationer, säkerhet, tillförlitlighet och innovativt utseende. Bland dem har switcharna LW26-10, LW26-20, LW26-25 och LW26-32 också fingerskydd.

Lw26-seriens roterande kamomkopplare har bred tillämpbarhet och är en idealisk ny ersättningsprodukt, som kan ersätta olika typer av omkopplare såsom LW2, LW5, LW6, LW8, LW12, HZ5, HZ10, HZ12 och omkopplare på importerad utrustning.

Översättningen till professionell engelska skulle vara:

"Lw26-seriens roterande kamomkopplare är främst designade för användning i elektriska kretsar med en AC-frekvens på 50Hz och märkdriftsspänningar upp till 440V AC, samt DC-spänningar upp till 240V DC. Dessa omkopplare är avsedda för sällsynta manuella kretsanslutningar eller frånkopplingar och används för styr- eller kopplingsändamål. Dessutom kan de direkt styra trefasiga asynkronmotorer och är lämpliga för primär kommandostyrning och kretsmätning. Med ett brett spektrum av applikationer fungerar de som kretskontrollbrytare, testutrustningsomkopplare, motorstyrningsomkopplare, primära kommandokontrollbrytare och omkopplare för svetsmaskiner, bland annat.

Dessa produkter är kompatibla med GB/T 14048.3, GB/T 14048.5 och EN60947-5-1-certifieringar. Switcharna i LW26-serien finns i olika specifikationer, inklusive strömstyrkor på 10A, 20A, 25A, 32A, 40A, 63A, 125A, 160A, 250A och 315A. Kännetecknas av sin kompakta storlek, mångsidiga funktionalitet, kompakta struktur, noggranna materialval, utmärkta isoleringsegenskaper, flexibla kopplingsfunktioner, säkerhet, tillförlitlighet och innovativa utseende, har LW26-seriens switchar även fingerskydd i LW26-10, LW26-20, LW26-25 och LW26-32 modeller.

Med bred tillämpbarhet representerar switcharna i LW26-serien en idealisk ny generations ersättningsprodukt, som kan ersätta olika typer av switchar som LW2, LW5, LW6, LW8, LW12, HZ5, HZ10, HZ12 och switchar som finns i importerad utrustning. "

Lixin Lw26 Series Rotary Cam Switch Kombination av driftläge och ställdonets läge

Kontroller sätt	drag beteckning		Ställdonets läge
Självreplikerande typ	A	0°30°	0-45°	0°-60°
	B	30°-0°30°	45°0°-45°	60°0°-60°
	X	60-30=0°30-60°
Lokaliseringstyp	C	0°30°	0°45°	0°60°
	D	30°0°30°	45°0°45°	60°0°60°
	E	30°0°30°60°	45°0°45°90°	60°060120°
	F	60°30°0°30°60°	90°45°0°45°90°	60°0°60°120°180°
	G	60°30°0°30°60°90°	90°45°0°45°90°135°	120°60°0°60°120°180°
	H	90°60°30°0°30°60°90°	135°90°45°0°45°90°135°
		90°60°30°0°30°60°90°120°	135°90°45°0°45°90°135°180°
	J	120°90°60°30°0°30°60°90°120°
	K	120°90°60°30°0°30°60°90°120°150°
	L	150°120°90°60°30°0°30°60°90°120°150°
	M	150°120°90°60°30°0°30°60°90°120°150°180°
	N		45° 45°	30°30°
	P				90°0°90
	T				0*90°
	V				90°0°
	R				270°0°90°180°
orientering Självreplikerande typ	Q	30°0°-30°	45-0°45°
	S	30°-0°60°	90°0°-45
	W		90-45°0°45-90°
	Z	120°-90°0⁰-30°	135°-90°0⁶-45°

Lixin Lw26 Series Rotary Cam Switch Typspecifikation

Typspecifikation	LW26-10 LW26-10G LW26-10X	LW26-20 LW26-20X LW26-20C	LW26-25	LW26-32 LW26-32F	LW26-40 LW26-40F	LW26-63 LW26-63F	LW26-125	LW26-160	LW26-250	LW26-315
Ui V	660/690	660	660	660	660	660	660	660	660	660
Ith A	10	20	25	32	40	63	125	160	250	315
Ue V	240440	24110240440	24110240440	240440	240440	240440	240440	240 440	240440	240440
de
AC-21A AC-22A A	1010	20 20	25 25	32 32		63 63	100 100	150 150	200200	315 315
AC-23A A	7.57.5	15 15	22 22	30 30	37 37	57 57	90 90	135 135		265 265
AC-3 A	5.55.5	11 11	15 15	22 22	30 30	36 36	75 75	95 95		110 110
AC-4 A	1.751.75	3.5 3.5	6.5 6.5	11 11		15 15	30 30	55 55		95 95
AC-15 A	2.51.5	5 4	8 5	14 6
DC-13 A		12 0.40.4	20 0,5 0,5
Nominell kontrolleffekt P
AC-23A KW	1.8 3	3,7/2,5 7,5/3,7	5,5/311/5,5	75/415/75	185/918,5/9	15/1030/18.5	30/1545/22	37/2275/37		75/37132/55
AC-2 KW	2.53.7	4 7.5	5.5 11	75 15		185 30	30 45	37 55		55 95
AC-3 KW	1.52.2	3/22 5.5/3	4/3 7,5/3,7	55/411/5,5	15/7.515/7.5	11/618.5/11	15/7.530/13	22/1137/18.5		37/2255/30
AC-4 KW	0,370,55	0,55/0,751,5/1,5	1,5/1,13/2,2	27/1.555/3		55/2475/4	6/312/5,5	10/415/7,5		15/7.525/11
