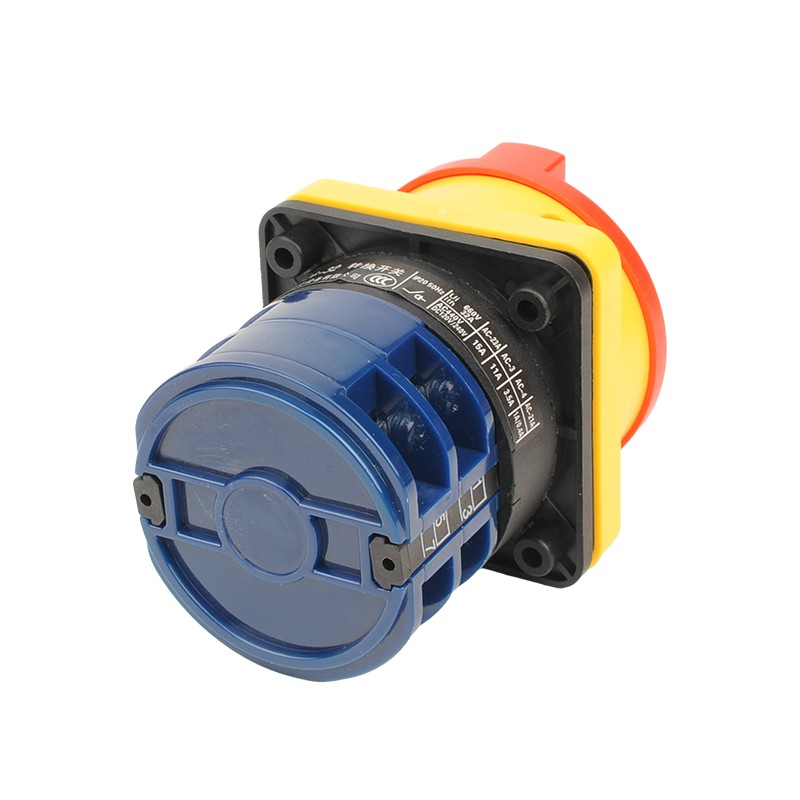

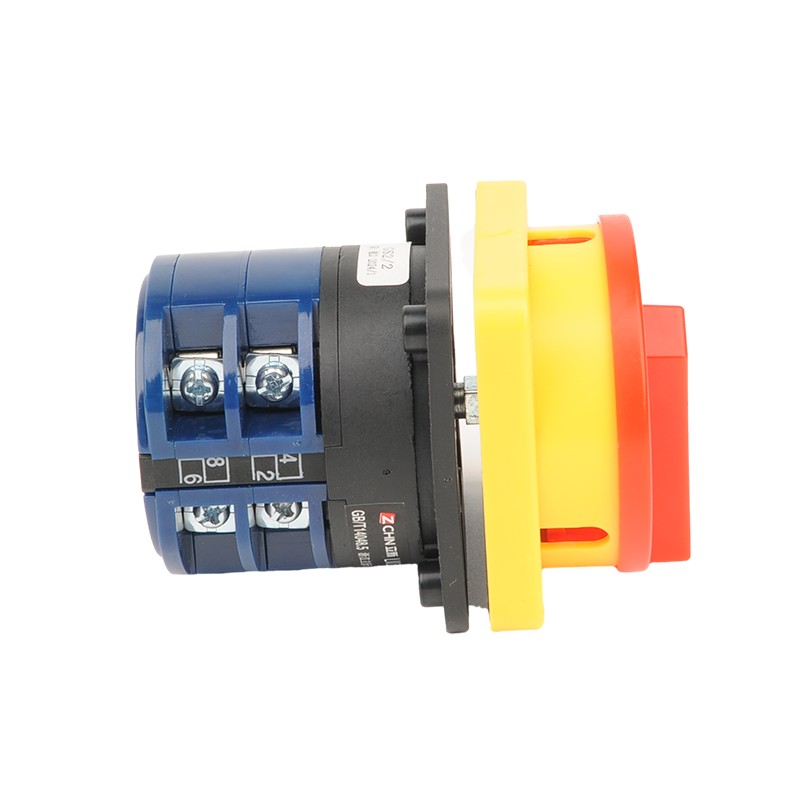

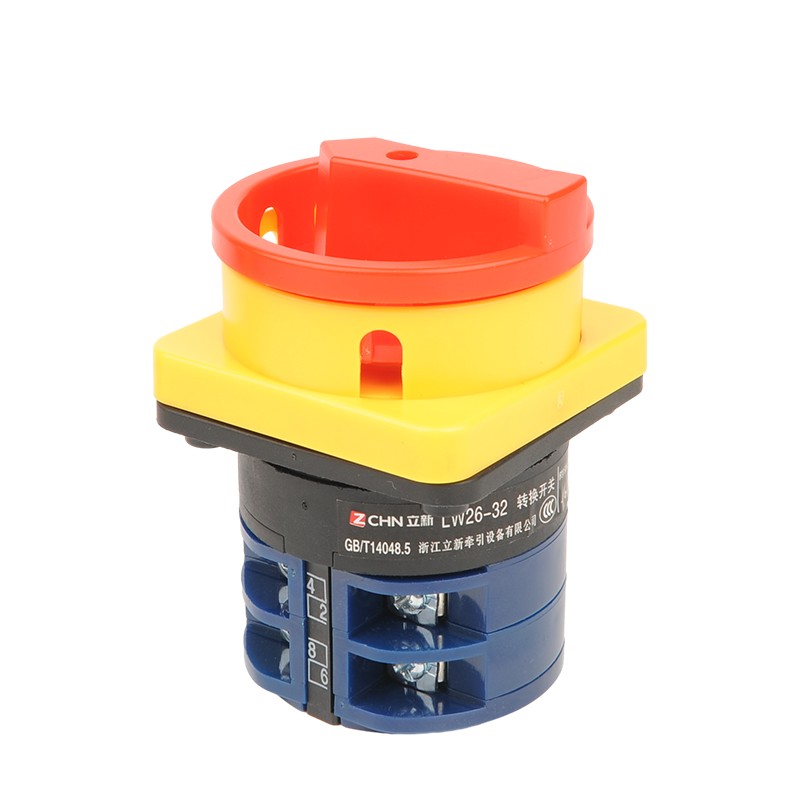

LW26GS Series Universal Switch

LW26GS Universal Transfer Switch är en multifunktionell elektrisk kontrollkomponent, allmänt används i industriell automatisering, kraftsystem och mekanisk utrustning, för att realisera kretsomkoppling, kraftomvandling och flerkanalskontroll. Denna switch antar en modulär design och stöder flera positioner. Det möjliggör fri växling av olika kretsar genom att rotera handtaget och uppfylla behoven hos de flesta medelstora och lågspänningsscenarier. Dess kärnfördel ligger i den flexibla kontaktkonfigurationen. Användare kan anpassa kombinationen av normalt öppna och normalt stängda kontakter enligt deras krav för att uppnå komplex interlockkontroll eller signalomkoppling. Dessutom använder LW26GS högelastiska silverlegeringskontakter och högtemperaturresistenta isoleringsmaterial för att säkerställa låg kontaktmotstånd och lång livslängd, samtidigt som det har utmärkt bågmotstånd och slitmotstånd. Strömbrytaren är utrustad med tydliga positionsindikatorer och mekaniska positioneringsanordningar, vilket ger en tydlig driftskänsla, effektivt undviker oavsiktlig kontakt och stödjande panel- eller järnvägsinstallation med stark kompatibilitet. Det är en effektiv lösning i det elektriska styrsystemet.

Skicka förfrågan

Produktbeskrivning

LW26GS Universal Transfer Switch, med dess breda användbarhet och hög tillförlitlighet, har blivit ett idealiskt val inom områdena motorstyrning, instrumentmätning och kraftförsörjningshantering. I motorstyrning kan det enkelt uppnå framåt och omvänd växling; I kraftdistributionssystem används det för huvud- och säkerhetskopieringsbrytare eller lastdistribution för att säkerställa kontinuerlig strömförsörjning. Dess interna struktur antar en dubbelbrytningskontakt, med stark brytkapacitet och stöder samarbetsarbetet för kortslutningsskyddsanordningar, vilket förbättrar systemsäkerheten avsevärt.

Switch -designen tar hänsyn till både humanisering och intelligens. Vissa modeller kan valfritt utrustas med nyckellås eller statusindikatorlampor för att förhindra obehöriga operationer och visa driftsstatusen intuitivt. För komplexa styrsystem kan LW26GS uppnå kaskadkontroll med flera nivåer genom expansionsmoduler, förenkla ledningar och minska underhållskostnaderna. Samtidigt möjliggör dess kompakta strukturdesign (sparar installationsutrymme, särskilt lämpligt för täta scenarier som skåp, kontrolllådor etc.) att ge användare effektiva och säkra konverteringskontrollupplevelser. I fabriker, byggnader och för ny energiutrustning kan LW26G: erna exakt kontrollera kretsar och säkerställa hållbarhet och erbjuda användarna en högpresterande och säker konverteringskontrollupplevelse.

LIXIN LATHE PALLLOCK TYPE POWER Cut-Off Cam Switch Categorize

Hänglåsets avbrytare finns i sex aktuella betyg: 20A, 25A, 32A, 63A, 125A och 160A.

LIXIN LATHE PALLLOCK TYPE POWER Cut-Off CAM SWITCH PARAMETER (Specifikation)

Parameter	LW26GS-20	LW26GS-25	LW26GS-32 LW26GS-32F	LW26GS-40 LW26GS-40F	LW26GS-63 LW26GS-63F	LW26GS-125	LW26GS-160	LW26GS-250
Ue (v)	440	440	440	440	440	440	440	440
Med (a)	20	25	32	40	63	125	160	250
Dvs
AC-21A (A)	20	25	32		63	100	150
AC-22A (A)	20	25	32		63	100	150
AC-23A (A)	15	22	30	37	57	90	135	200
Nominell kontrollkraft (P)
AC-23A (KW)	7.5	11	15	18.5	30	45	75

LIXIN LATHE PALLLOCK TYPE POWER Cut-Off Cam Switch Specification and Model

Specifikation och modell	Panelspecifikation	Övergripande dimension
Specifikation och modell	Panelspecifikation	A	C	L	H	E	F	D1	D2
LW26GS-20/04-1	M1	□ 48	43	42	33	36	36	8.5	Φ4.5
LW26GS-20/04-2	M2	□ 64	43	43	42	48	48	Φ10	Φ4.5
LW26GS-20X/04-1	M1	□ 48	42	54	33	36	36	Φ8.5	Φ4.5
LW26GS-20X/04-2	M2	□ 64	42	55	42	48	48	Φ10	Φ4.5
LW26GS-25/04-1	M1	□ 48	45.2	50	33	36	36	Φ8.5	Φ4.5
LW26GS-25/04-2	M2	□ 64	45.2	51	42	48	48	Φ10	Φ4.5
LW26GS-32/04-2	M2	□ 64	58	55	42	48	48	Φ10	Φ4.5
LW26GS-32/04-3	M3	□ 88	58	55	52	68	68	Φ13	Φ6
LW26GS-40/04-2	M2	□ 64	58	55	42	48	48	Φ10	Φ4.5
LW26GS-40/04-3	M3	□ 88	58	55	52	68	68	Φ13	Φ6
LW26GS-40F/04-2	M2	□ 64	64	55	42	48	48	Φ10	Φ4.5
LW26GS-40F/04-3	M3	□ 88	64	55	52	68	68	Φ13	Φ6
LW26GS-63/04-2	M2	□ 64	66	72.5	42	48	48	Φ10	4.5
LW26GS-63/04-3	M3	□ 88	66	72.5	52	68	68	Φ13	Φ6
LW26GS-63F/04-2	M2	□ 64	64	55	42	48	48	Φ10	Φ4.5
LW26GS-63F/04-3	M3	□ 88	64	55	52	68	68	Φ13	Φ6
LW26GS-125/04-3	M3	□ 88	84	88	52	68	68	Φ13	Φ6
LW26GS-160/04-3	M3	□ 88	88	100	52	68	68	Φ13	Φ6
LW26GS-250/04-3	M3	□ 88	108	108	52	68	68	Φ13	Φ6
