En komplett guide för att köpa universella byte -switchar: från principer till urval och tillämpning (i)

Som en nyckelkomponent i elektriska styrsystem, Universalbyte av växlaranvänds allmänt i industriell automatisering, kraftsystem, byggande elektriska och andra fält. Den här artikeln kommer att starta från de grundläggande principerna för universella byte -switchar, systematiskt introducera deras klassificering, tekniska parametrar, urvalspunkter, installationsförsiktighetsåtgärder och typiska applikationsscenarier, hjälpa ingenjörer och tekniker att förstå denna viktiga elektriska komponent och ge professionell vägledning för deras korrekta urval i faktiska projekt.

Översikt och arbetsprincip för universell övergångsomkopplare

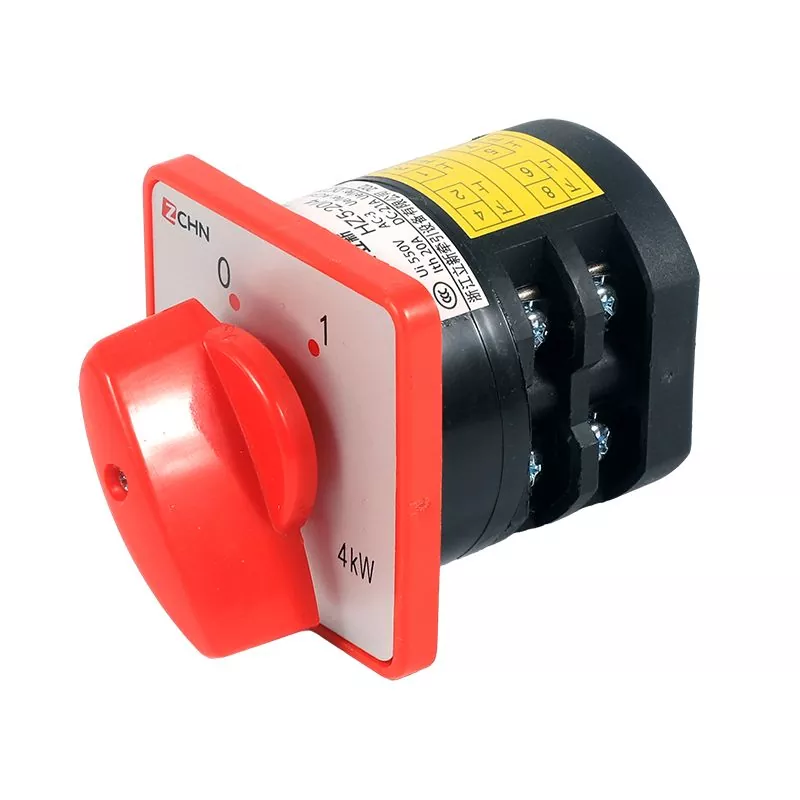

Universellomkopplareär en flera växel, flerstegs, multi-circuit control master elektrisk apparat, som spelar en viktig roll i elektriska styrsystem. När driftshandtaget vrids, drivs kammekanismen inuti omkopplaren att rotera, så att kontakterna är stängda eller frånkopplade i en förutbestämd ordning för att inse kontroll- och omvandlingsfunktionerna i kretsen. Denna omkopplare kallas "universell" eftersom den kan anpassa sig till en mängd olika kontrollbehov och uppfylla kontrollkraven för komplexa kretsar genom olika kontaktkombinationer och driftsmetoder.

Strukturellt sett består Universal Transfer Switch av flera grupper av kontaktkomponenter i samma struktur, främst inklusive kärnkomponenter såsom driftsmekanism, positioneringsenhet, kontaktsystem, roterande axel och handtag. Bland dem antar kontaktsystemet en design med dubbla break-bryggstrukturer, och den rörliga kontakten har en automatisk justeringsfunktion för att säkerställa synkronisering under på och av; Den statiska kontakten är installerad i en dedikerad kontaktplats. Denna noggranna strukturella design säkerställer omkopplarens tillförlitlighet och långa livslängd.

Arbetsprincipen för den universella överföringsomkopplaren är baserad på den mekaniska verkan av CAM -mekanismen. När operatören vänder handtaget drivs den inre kammen för att rotera genom den roterande axeln, och den specifika formen på kammen bestämmer kontakten på och utanför tillståndet vid olika positioner. Eftersom kammen kan utformas i olika former kan den realisera komplexa kontaktverksekvenser för att tillgodose olika kontrollbehov. Denna mekaniska kopplingsmetod är både intuitiv och pålitlig, vilket är en viktig orsak till livslängden för den universella överföringsomkopplaren.

I elektriska system utför universella överföringsomkopplare huvudsakligen följande funktioner:

- Circuit conversion: switching between multiple circuits, such as power switching, load transfer, etc.

- Mätningskontroll: Används för fasmätningskontroll av voltmetrar och ammetrar

- Motorstyrning: Kontrollera direkt start, hastighetsreglering och omvändning av små kapacitetsmotorer

- Fjärrkontrolloperation: Som en fjärrkontrollomkopplare för kraftdistributionsutrustning

- Signalomkoppling: Förkalla signalomkoppling och kombination i komplexa kontrollsystem

Handtagets driftsposition för det universellaomkopplareuttrycks vanligtvis i vinklar, och olika typer av switchar har olika positioneringsvinklar och driftsegenskaper. Enligt olika driftsmetoder kan det delas upp i två grundtyper: positioneringstyp och självåterställningstyp. Positioneringsomkopplaren kommer att förbli i ett visst läge efter att handtaget har flyttats till en viss position, medan den självåterställda switchen automatiskt återgår till sitt ursprungliga position efter att handen har släppts. Denna mångfald gör det möjligt för Universal Transfer Switch att anpassa sig till olika driftsvanor och kontrollkrav.

Med utvecklingen av elektrisk teknik har modern universell byte -switch kontinuerligt integrerat nya material och nya processer på grundval av att upprätthålla de grundläggande principerna oförändrade, så att deras prestanda, tillförlitlighet och livslängd har förbättrats avsevärt, vilket blir en oundgänglig och viktig komponent inom området elektriskt kontroll.
