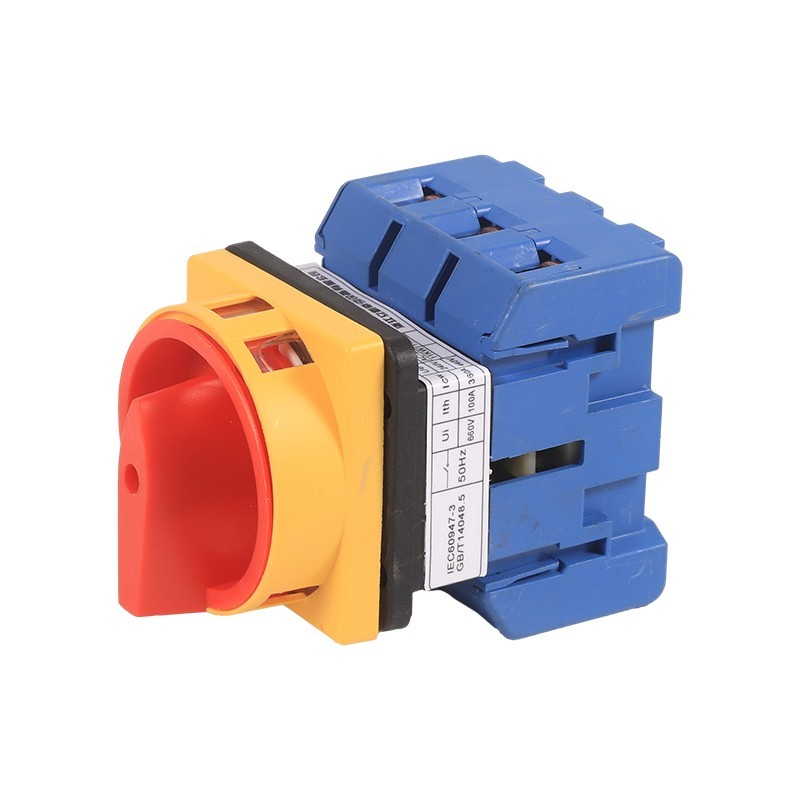

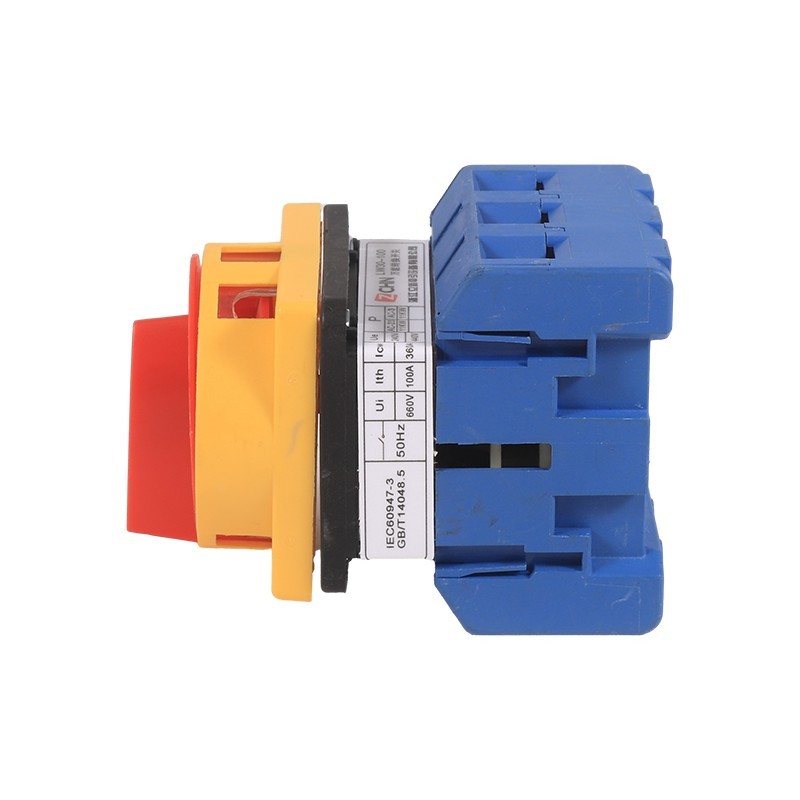

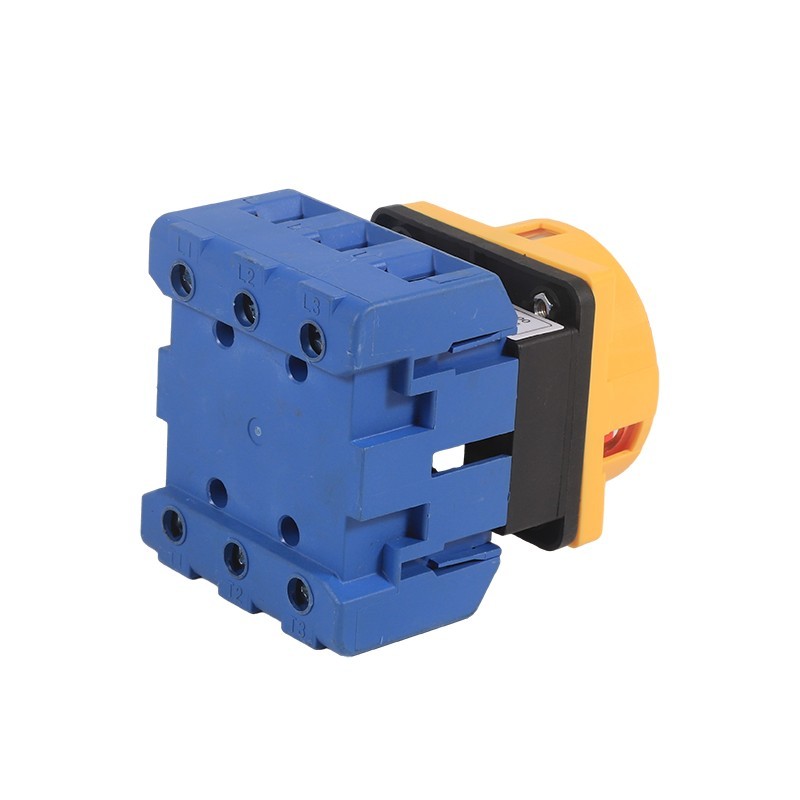

LW30 -serie Lastkopplingsomkopplare

You can purchase Lixin LW30 series load disconnect switch with confidence.LW30 series is mainly applied to AC 50Hz,rated operation voltage 440V and below,rated current to 100A electrical circuit,which is used as the master switch of ventilation installation,air conditioner and water pump system,and also can directly control small flow AC motor.Our products conform to GB/T14048.3,GB/T14048.5 and EN60947-5-1 Autentisering.

Skicka förfrågan

Produktbeskrivning

Introduktion av LW30-serien Load Disconnect Switch med LIXin, sätter en ny standard i moderna elektriska kontrolllösningar. Vår LW30-serie har fullständig specifikation, vi har 20A, 25A, 32A, 40A, 63A, 80A och 100A Aktuella klass. Avlägsnande av omkopplaren. Isoleringsavståndet för LW30 -serien är större än för andra omkopplare av samma typ har den snabb kopplingshastighet och kostym för DC -switch.

Det finns några installationsåtgärder som du behöver för att anpassa när du installerar omkopplaren. Innan du installerar omkopplaren måste du se till att strömmen är frånkopplad för att undvika elektrisk stöt. Miljön måste vara torr och drarygg, inte kan vara hög temperatur och fukt.

Efter ovanstående försiktighetsåtgärder kan du säkerställa en säker och pålitlig drift av brytaren. Om det finns en anomali bör den bytas ut eller repareras i tid för att säkerställa produktens normala drift och livslängd.

Arbetsförhållanden för LW30 -serie Lastkopplingsändring över switch

Normala arbetsförhållanden

(1) den omgivande lufttemperaturen överstiger inte +40 grader, och medeltemperaturen inom 24 timmar överstiger inte 25 ° C;

(2) Den nedre gränsen för den omgivande lufttemperaturen överstiger inte -25 ° C

(3) installationsplatsens höjd överstiger inte 2000m;

(4) När den maximala temperaturen är +40 ° C överstiger inte den relativa fuktigheten i luften 50%. Högre relativ luftfuktighet tillåts vid lägre temperaturer, såsom 90% vid 20 ° C. Särskilda åtgärder bör vidtas för att hantera kondens som ibland inträffar på grund av temperaturförändringar.

Installationsförhållanden

(1) omkopplaren är installerad i miljöförhållanden för föroreningsnivå 3;

(2) Installera enligt instruktionerna från fabriken.

Klassificering

1. Enligt användningskategorier

(1) AC-23A

(2) AC-3

2. Enligt den angivna skyddsnivån (1) utan switchbox: IP20

(2) med termoplastisk förseglad omkopplare: IP65

Hjälpspecifikationskod

Antal nivåer: 3 för tredje nivå, 4 för fjärde nivå

Ytterligare kontakter: 0 utan, 1 med sidmonterade hjälpkontakter

Mellanterminal: 0 utan, 1 med neutral terminal

Markterminal: 0 utan, 1 med markterminal

Produktmodell och dess betydelse

LIXIN LW30 Series Lastkoppling Ändra över switchparameter (specifikation)

Modellspecifikationer	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
Överenskommit uppvärmning nuvarande lth a	25 (20)	32	40	63	80	100
Betygsatt driftsspänning ue v	240 440	240 440	240 440	240 440	240 440	240 440
Betygsvärde LE/PE
AC-21A och/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A A/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-23A A/KW	15/4 15/7.5	22/5.5 22/11	30/7.5 30/15	43/11 43/22	57/18.5 57/30	70/22 70/37
AC-3 och/KW	11.7/3 11.7/5.5	15/4 15/7.5	22/7.5 22/11	36/11 36/18.5	43/15 43/22	57/18.5 57/30
