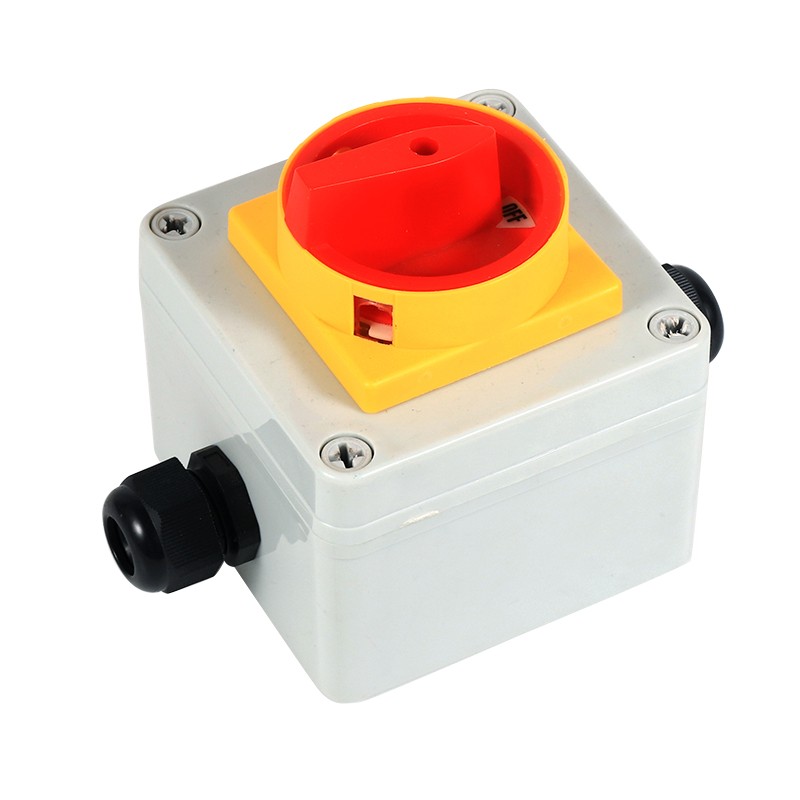

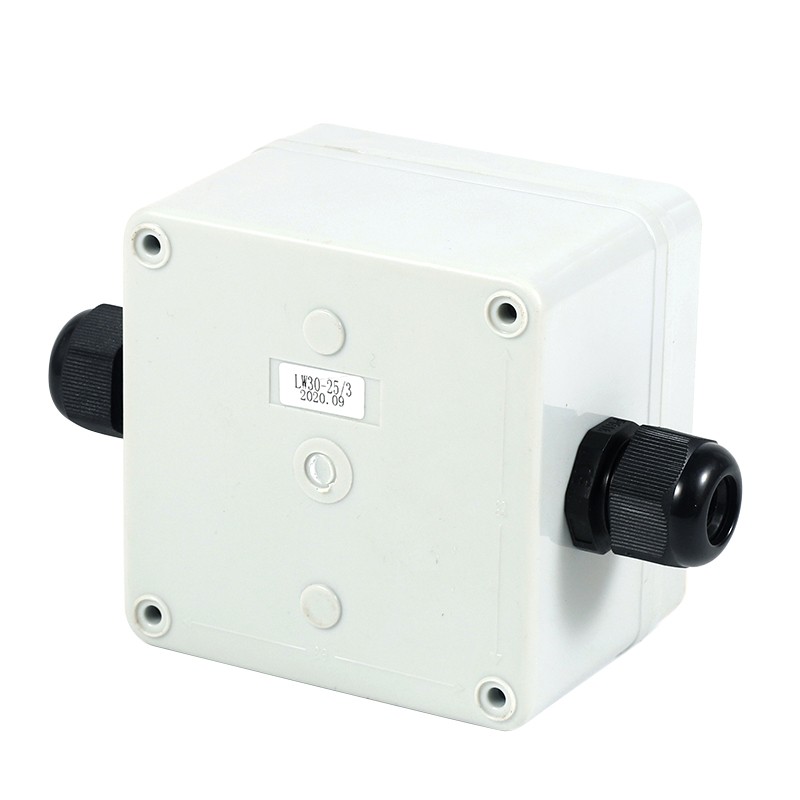

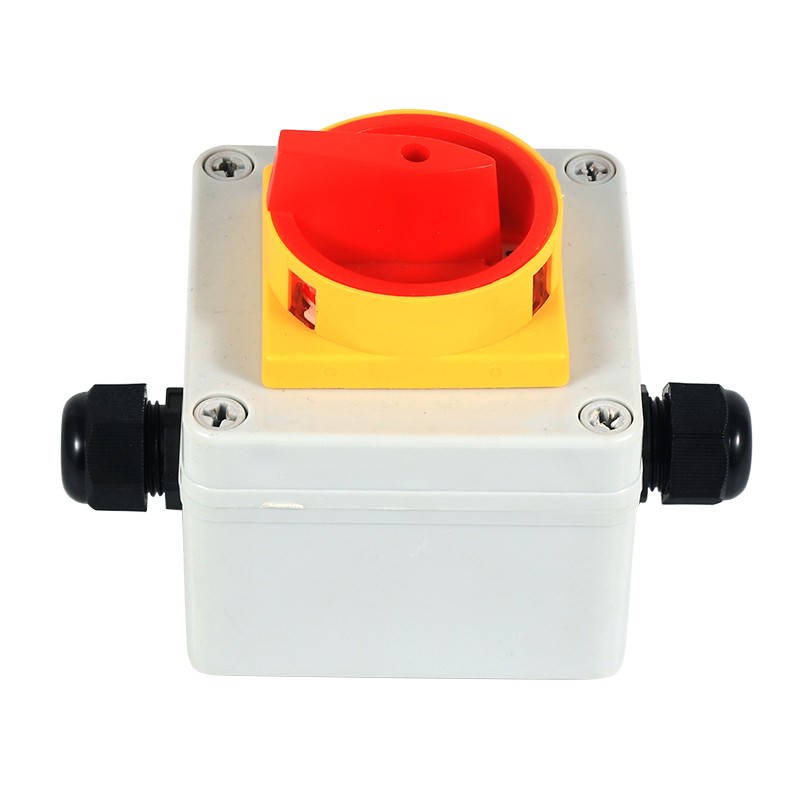

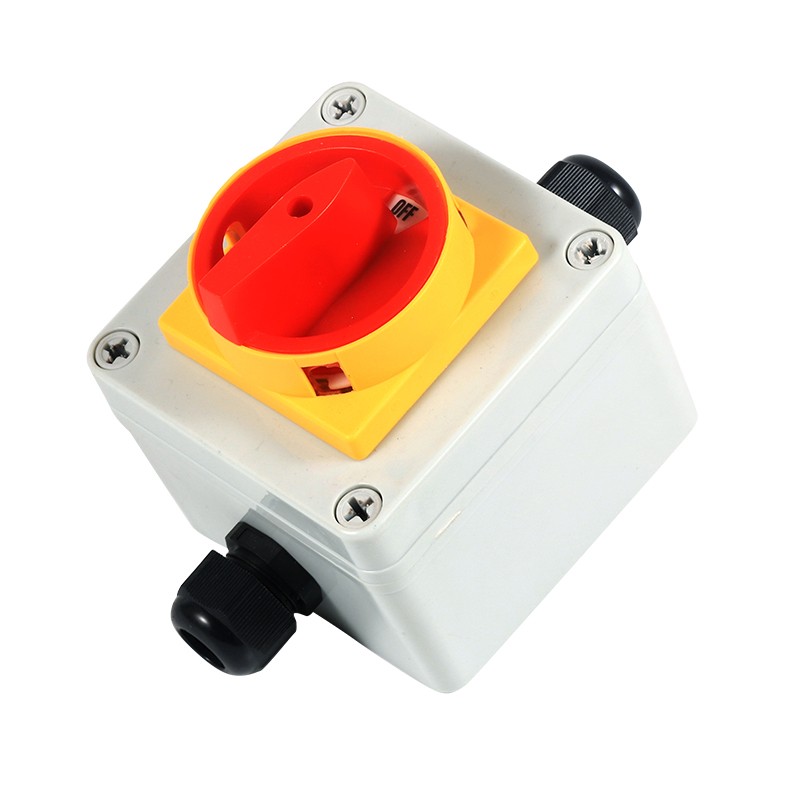

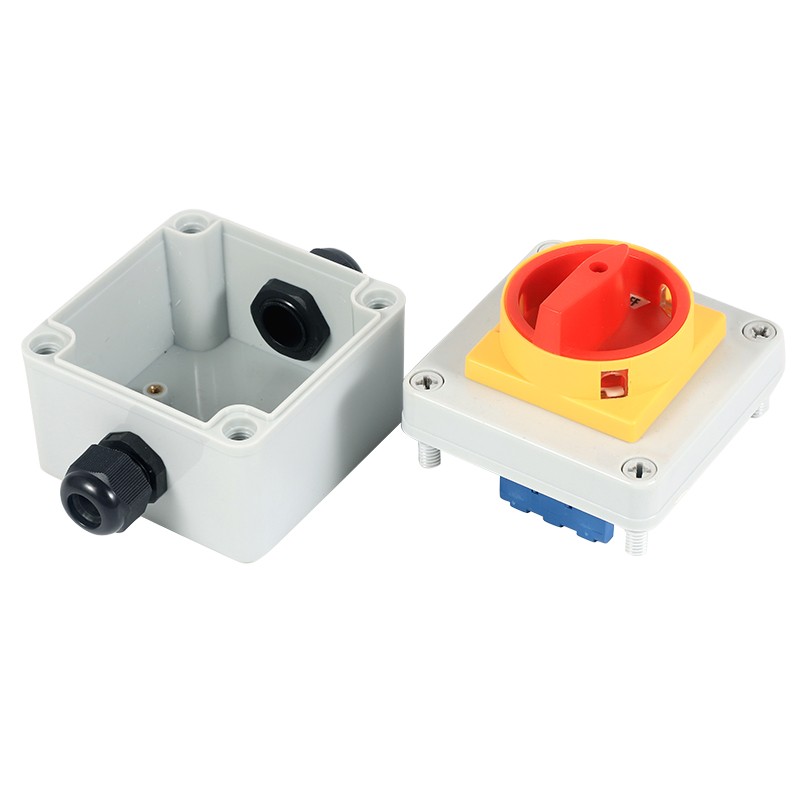

Rotary Cam Switch 2 -position

Var säker på när du köper LIXIN Rotary Cam Switch 2 -position från vår fabrik. Denna produkt uppfyller standarderna för GB/T14048.3, GB/T14048.5 och EN60947-5-1-certifieringar. Med W30 -serien har denna switch en kompakt storlek, elegant struktur, noggrant utvalda material, utmärkt isolering, fingerskyddsfunktionalitet och pålitlig säkerhet. Dessutom möjliggör det 3-poliga standardblocket tillägg av andra kontaktblock utan att kräva demontering av omkopplaren.

Skicka förfrågan

Produktbeskrivning

I vår kapacitet som professionella tillverkare är vi stolta över att presentera LIXIN Rotary Cam Switch 2 -position till dig. Vår överföringsomkopplare i LW30 är utformad för användning i elektriska kretsar som arbetar vid AC 50Hz, med en nominell spänning på upp till 440V och en maximal nominell ström på 100A. Primärt fungerar som den primära switchen för ventilationssystem, luftkonditioneringsenheter, vattenpumpar och kapabla att direkt kontrollera små AC -motorer.

Denna produkt överensstämmer helt med GB/T14048.3, GB/T14048.5 och EN60947-5-1-certifieringar. LW30 -serien erbjuder ett brett utbud av alternativ, med nuvarande betyg tillgängliga i 20A, 25A, 32A, 40A, 63A, 80A och 100A.

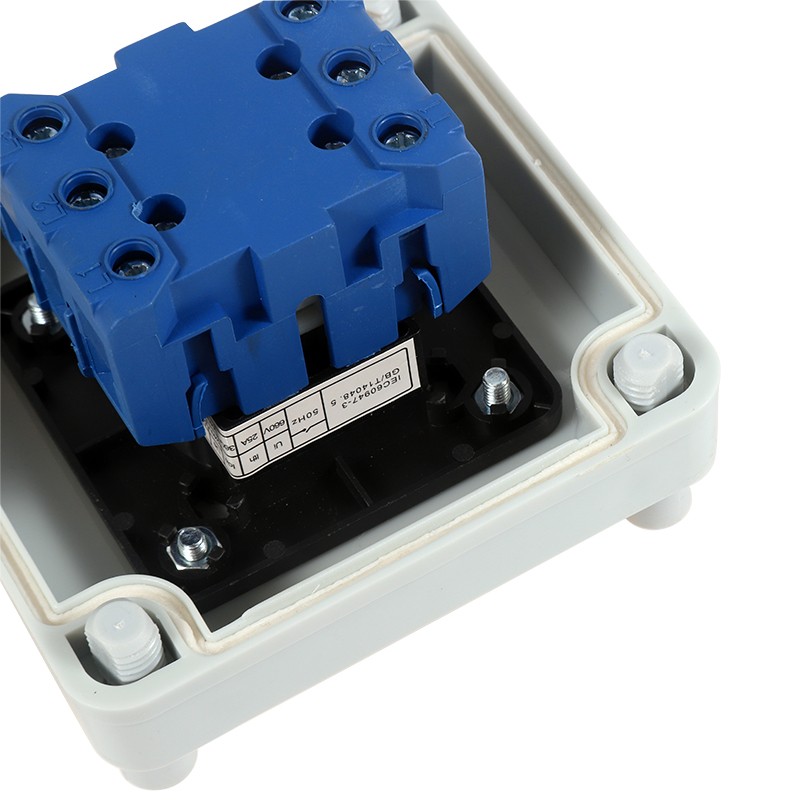

LW30 -serien kännetecknas av dess kompakta storlek, robust struktur, noggrann materialval, överlägsen isolering och integrerat fingerskydd och säkerställer säkerhet och tillförlitlighet. Dessutom kan ytterligare kontaktblock enkelt införlivas i 3-poliga standardblock utan att kräva demontering.

Noterbart har LW30 -serien förbättrade isoleringsavstånd jämfört med liknande switchar, underlättar snabb koppling och gör den särskilt lämplig för DC -applikationer.

Arbetsförhållanden för rotationskamomkopplare 2 -position

Normala arbetsförhållanden

(1) den omgivande lufttemperaturen överstiger inte +40 grader, och medeltemperaturen inom 24 timmar överstiger inte 25 ° C;

(2) Den nedre gränsen för den omgivande lufttemperaturen överstiger inte -25 ° C

(3) installationsplatsens höjd överstiger inte 2000m;

(4) När den maximala temperaturen är +40 ° C överstiger inte den relativa fuktigheten i luften 50%. Högre relativ luftfuktighet tillåts vid lägre temperaturer, såsom 90% vid 20 ° C. Särskilda åtgärder bör vidtas för att hantera kondens som ibland inträffar på grund av temperaturförändringar.

Installationsförhållanden

(1) omkopplaren är installerad i miljöförhållanden för föroreningsnivå 3;

(2) Installera enligt instruktionerna från fabriken.

Klassificering

1. Enligt användningskategorier

(1) AC-23A

(2) AC-3

2. Enligt den angivna skyddsnivån (1) utan switchbox: IP20

(2) med termoplastisk förseglad omkopplare: IP65

Hjälpspecifikationskod

Antal nivåer: 3 för tredje nivå, 4 för fjärde nivå

Ytterligare kontakter: 0 utan, 1 med sidmonterade hjälpkontakter

Mellanterminal: 0 utan, 1 med neutral terminal

Markterminal: 0 utan, 1 med markterminal

Produktmodell och dess betydelse

LIXIN ROTARY CAM SWITCH 2 Position Parameter (specifikation)

Modellspecifikationer	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
Överenskommit uppvärmning nuvarande lth a	25 (20)	32	40	63	80	100
Betygsatt driftsspänning ue v	240 440	240 440	240 440	240 440	240 440	240 440
Betygsvärde LE/PE
AC-21A och/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A A/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-23A A/KW	15/4 15/7.5	22/5.5 22/11	30/7.5 30/15	43/11 43/22	57/18.5 57/30	70/22 70/37
AC-3 och/KW	11.7/3 11.7/5.5	15/4 15/7.5	22/7.5 22/11	36/11 36/18.5	43/15 43/22	57/18.5 57/30
