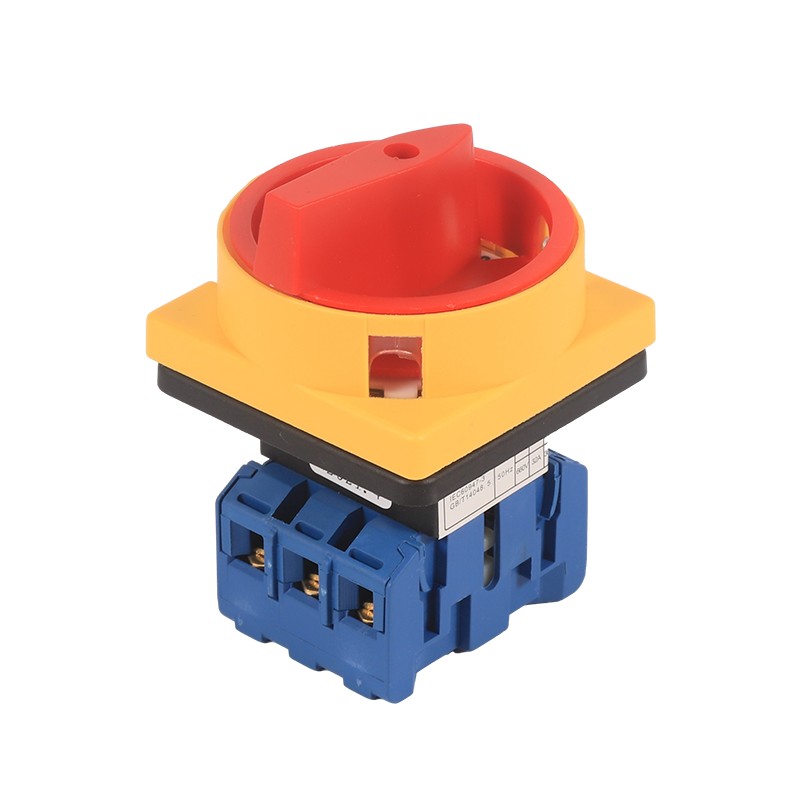

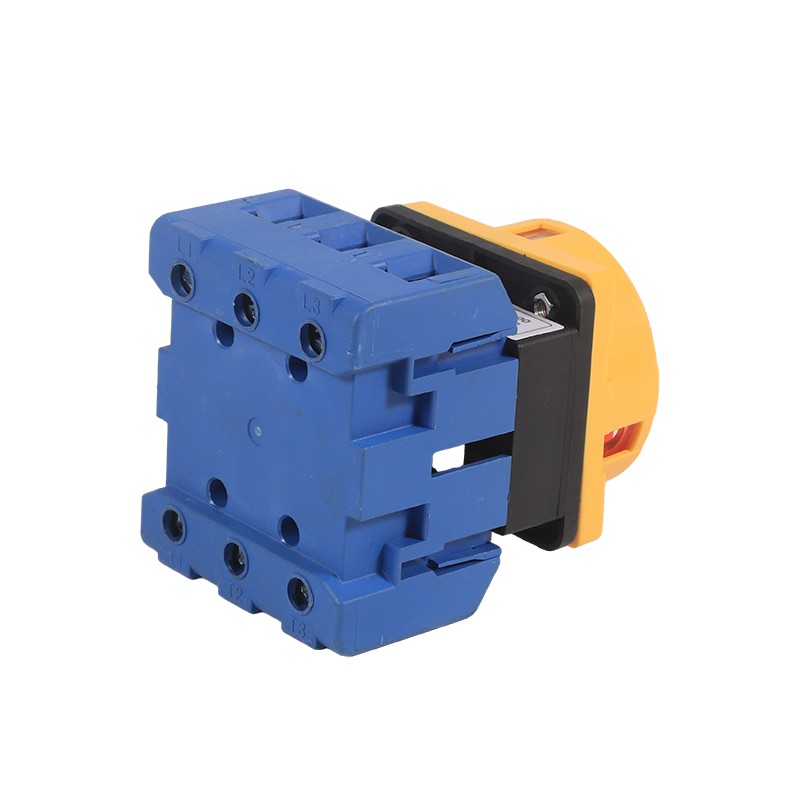

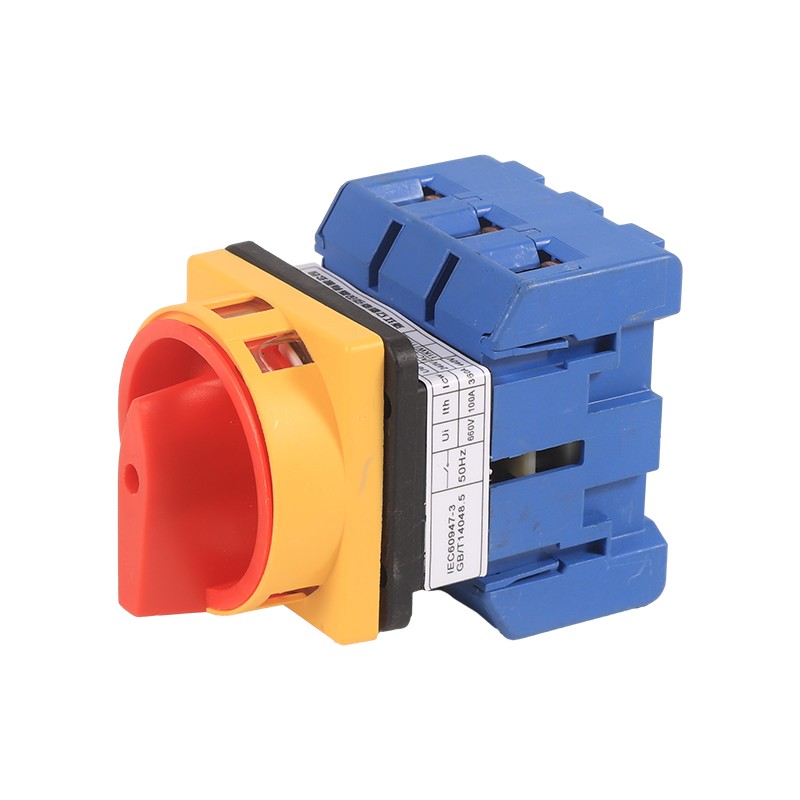

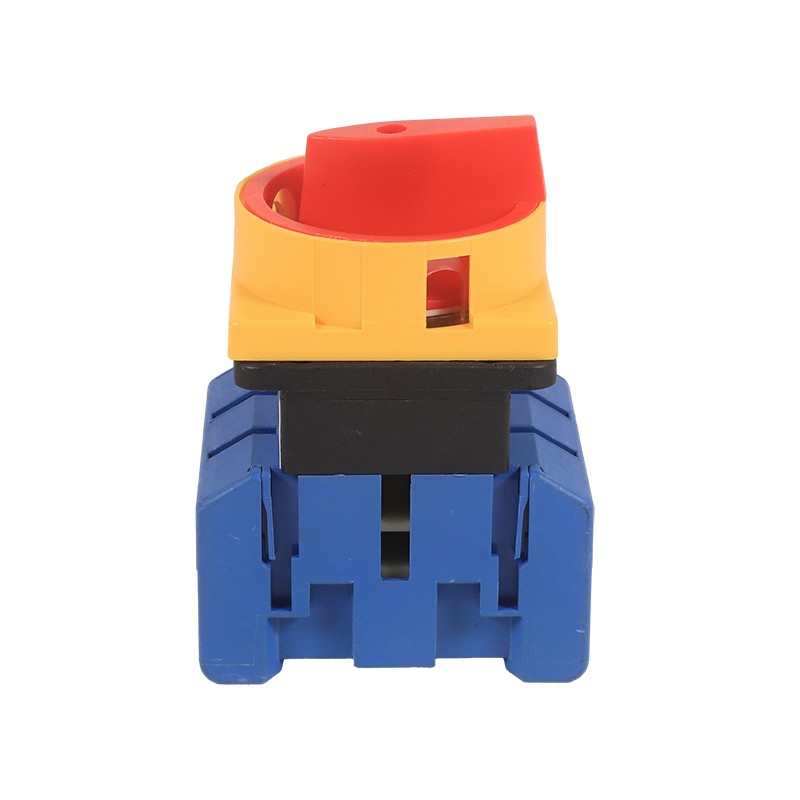

LW30 Series Universal Switch

LW30 Series Universal Switch är en elektrisk styrenhet som integrerar multifunktion och hög tillförlitlighet. Det används huvudsakligen i industriella och civila elektriska system med AC 50Hz, klassad driftspänning 440V och lägre och betygsatt ström upp till 100A. Med sin utmärkta elektriska prestanda och moduldesignkoncept används produkten i stor utsträckning som den huvudsakliga kraftomkopplingsanordningen i riskkontrollsystemet, central luftkonditioneringsenhet, vattenförsörjning och dräneringspumpstation och andra scener.

Skicka förfrågan

Produktbeskrivning

LW30-switch har fördelarna med liten storlek, kompakt struktur, utsökt materialval, bra isolering, fingerskyddsfunktion, säkerhet och tillförlitlighet, du kan lägga till andra kontaktblock på 3-polstandardblocket utan att ta bort brytaren, omkopplarens isoleringsavstånd är större än andra liknande växlar, snabb kopplingshastighet, lämplig för DC-omkopplare.

Denna serie switchar antar en sammansatt struktur av höghållfast teknikplast och högkvalitativ legeringskontaktmaterial och maximerar utrymmeanvändning genom tredimensionell kontaktlayout. Kärnkomponenten använder Alloy Double Break -kontaktsystem, med patentdesign av snabbbrytningsmekanism, hämmar effektivt bågen. Produkterna har passerat ISO9001 -certifiering av kvalitetshanteringssystem och CCC och andra internationella certifieringar. Med sin kompakta struktur, utmärkta säkerhetsprestanda och flexibel konfigurationsschema har denna serie switchar blivit en viktig elektrisk komponent i intelligenta byggnader, industriell automatisering och nya energifält.

Arbetsförhållanden för LW30 -serie Lastkopplingsändring över switch

Normala arbetsförhållanden

(1) den omgivande lufttemperaturen överstiger inte +40 grader, och medeltemperaturen inom 24 timmar överstiger inte 25 ° C;

(2) Den nedre gränsen för den omgivande lufttemperaturen överstiger inte -25 ° C

(3) installationsplatsens höjd överstiger inte 2000m;

(4) När den maximala temperaturen är +40 ° C överstiger inte den relativa fuktigheten i luften 50%. Högre relativ luftfuktighet tillåts vid lägre temperaturer, såsom 90% vid 20 ° C. Särskilda åtgärder bör vidtas för att hantera kondens som ibland inträffar på grund av temperaturförändringar.

Installationsförhållanden

(1) omkopplaren är installerad i miljöförhållanden för föroreningsnivå 3;

(2) Installera enligt instruktionerna från fabriken.

Klassificering

1. Enligt användningskategorier

(1) AC-23A

(2) AC-3

2. Enligt den angivna skyddsnivån (1) utan switchbox: IP20

(2) med termoplastisk förseglad omkopplare: IP65

Hjälpspecifikationskod

Antal nivåer: 3 för tredje nivå, 4 för fjärde nivå

Ytterligare kontakter: 0 utan, 1 med sidmonterade hjälpkontakter

Mellanterminal: 0 utan, 1 med neutral terminal

Markterminal: 0 utan, 1 med markterminal

Produktmodell och dess betydelse

LIXIN LW30 Series Lastkoppling Ändra över switchparameter (specifikation)

Modellspecifikationer	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
Överenskommit uppvärmning nuvarande lth a	25 (20)	32	40	63	80	100
Betygsatt driftsspänning ue v	240 440	240 440	240 440	240 440	240 440	240 440
Betygsvärde LE/PE
AC-21A och/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A A/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-23A A/KW	15/4 15/7.5	22/5.5 22/11	30/7.5 30/15	43/11 43/22	57/18.5 57/30	70/22 70/37
AC-3 och/KW	11.7/3 11.7/5.5	15/4 15/7.5	22/7.5 22/11	36/11 36/18.5	43/15 43/22	57/18.5 57/30
