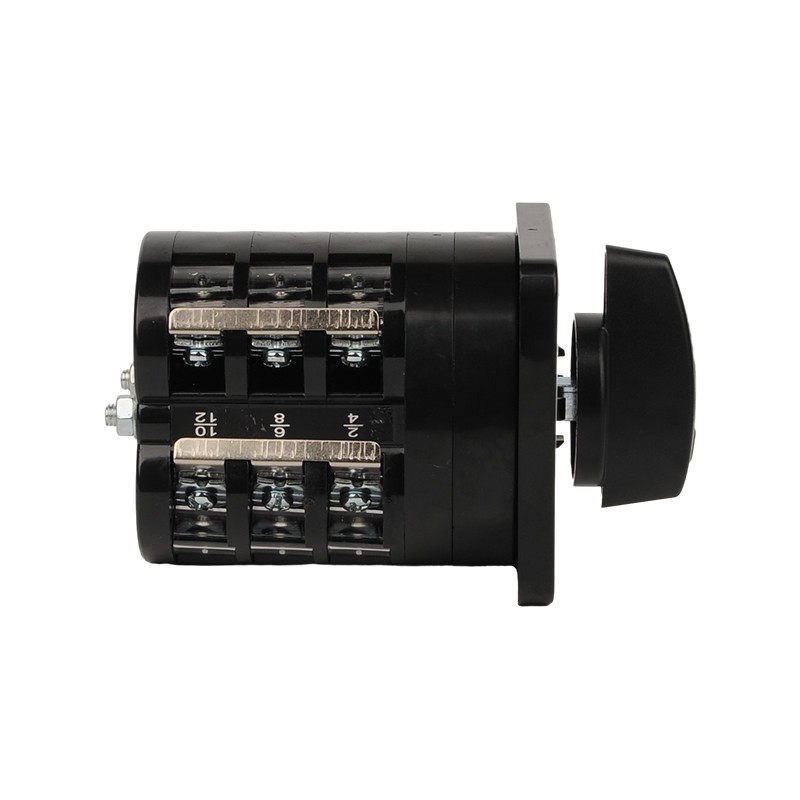

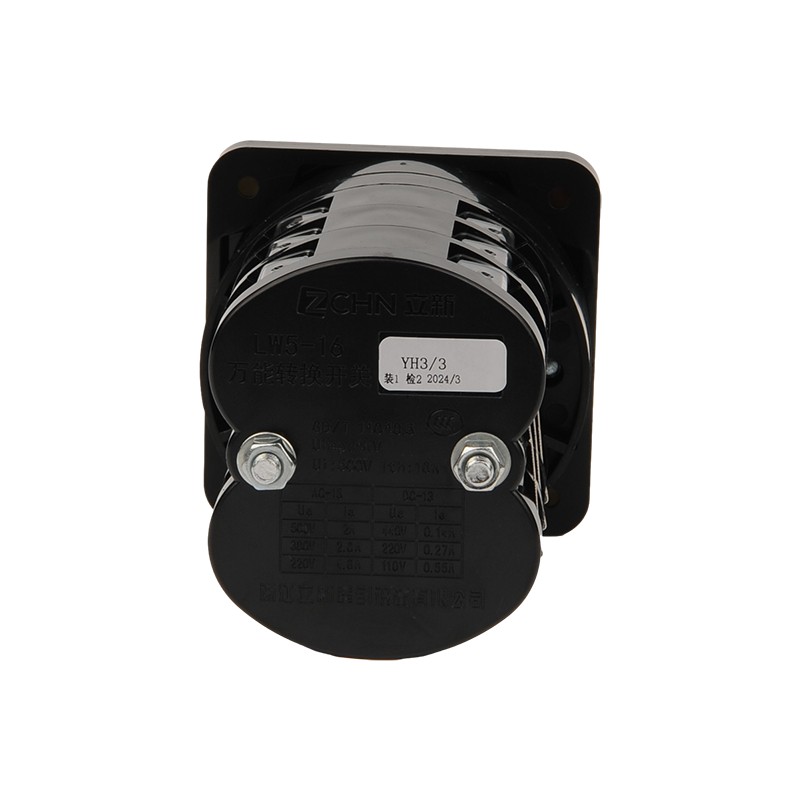

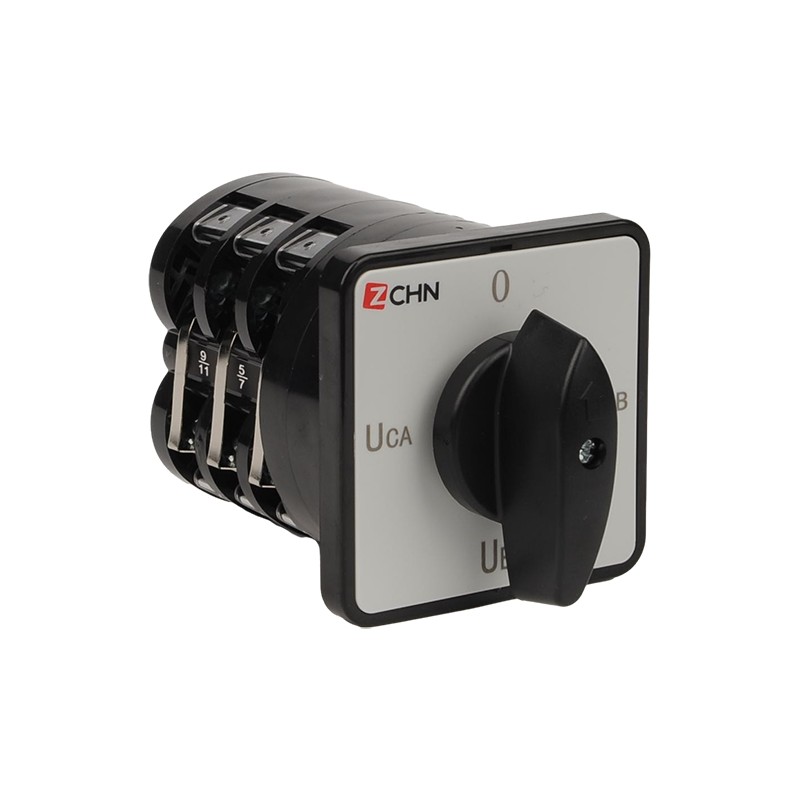

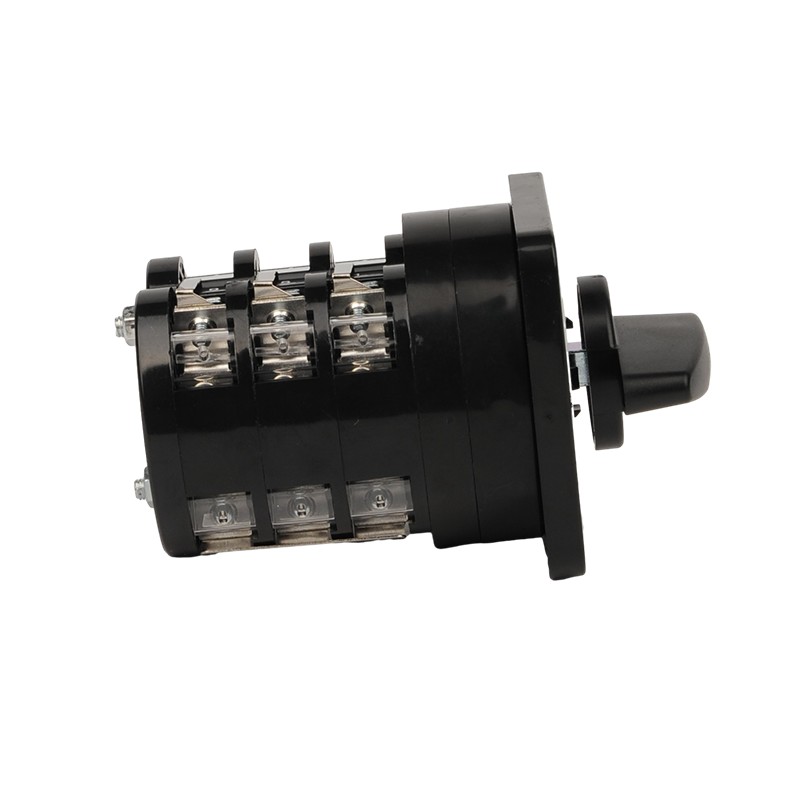

Denna LW5 -serie universella switchar har en kompakt struktur, hög stabilitet och tillförlitlighet, den kan fungera stabilt i hård miljö och komplexa kretsar, du kan helt tro att det kan styra kretsen väl. Denna produkt överensstämmer med internationella och kinesiska kvalitetsstandarder, så det har hög kvalitet och kan fungera smidigt. Vårt lixin har en lång historia i att producera universella switch, vi har avancerat teknik, vi kan anpassas till dig, vi kan använda dig smidigt. Vårt lixin har en lång historia i att producera universella switch, vi har avancerat teknik, vi kan anpassas till dig, vi kan använda dig smidigt.
LW5 -serien, som kännetecknas av sin kompakta och robusta struktur, noggrann materialval, bättre isolering och fingerskydd, och säkerställer dessutom säkerhet, kan ytterligare kontaktblock enkelt införlivas i 3 -polstandardblocket utan att kräva demontering.
LIXIN MILJÖSKYDD Rotary CAM Switch Parameter (specifikation)
använda |
Masterkontroll |
Direktkontrollmotor |
Med a |
16 |
16 |
Ue v |
125220250380400500 |
380 |
de |
||
AC-15 och |
4.6 2.6 2.0 |
|
Ac-3 a |
12 |
|
AC-4 och |
3.5 |
|
DC-13 dubbelbrytningspunkt a |
0,55 0,27 0,14 |
|
DC-13 fyra-break-punkt a |
0,82 0,41 0,20 |
Mekanisk livslängd: 0,3 × 10⁶ cykler, med en driftsfrekvens på 300 cykler per timme.
Elektrisk livslängd:
-För AC-15 och DC-13: 0,1 × 10⁶ cykler, med en driftsfrekvens på 300 cykler per timme.
- För AC-3: 0,1 × 10⁶ cykler, med en driftsfrekvens på 120 cykler per timme.
- För AC-4: 0,1 × 10⁶ cykler, med en driftsfrekvens på 120 cykler per timme.
(Obs: AC-15 och DC-13 hänvisar till specifika typer av elektriska belastningar, medan AC-3 och AC-4 hänvisar till olika plikttyper för att byta AC-motorer.)
Driftssätt |
Kod |
Ställdonets ställning |
Självreplikerande typ |
A |
0 ° -45 ° |
B |
45 ° → 0 ° -45 ° |
|
Lokaliseringstyp |
C |
0 ° 45 ° |
D |
45 ° 0 ° 45 ° |
|
E |
45 ° 0 ° 45 ° 90 ° |
|
F |
90 ° 45 ° 0 ° 45 ° 90 ° |
|
G |
90 ° 45 ° 0 ° 45 ° 90 ° 135 ° |
|
H |
135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° |
|
l |
135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° 180 ° |
|
J |
120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° |
|
K |
120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° |
|
L |
150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° |
|
M |
150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° 180 ° |
|
N |
45 ° 45 ° |
|
P |
90 ° 0 ° 90 ° |
