LW5 byte av byte

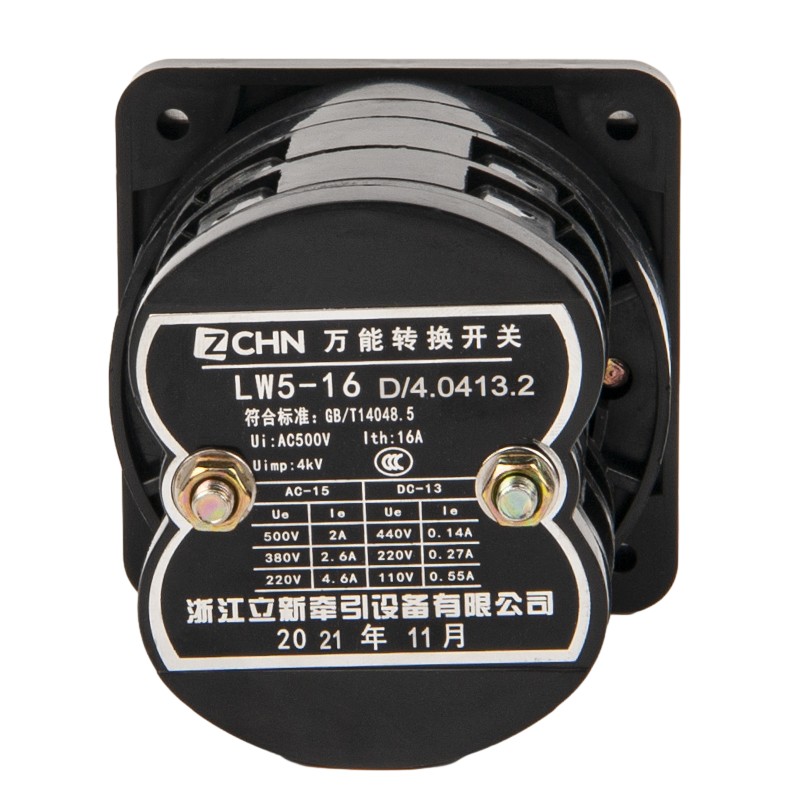

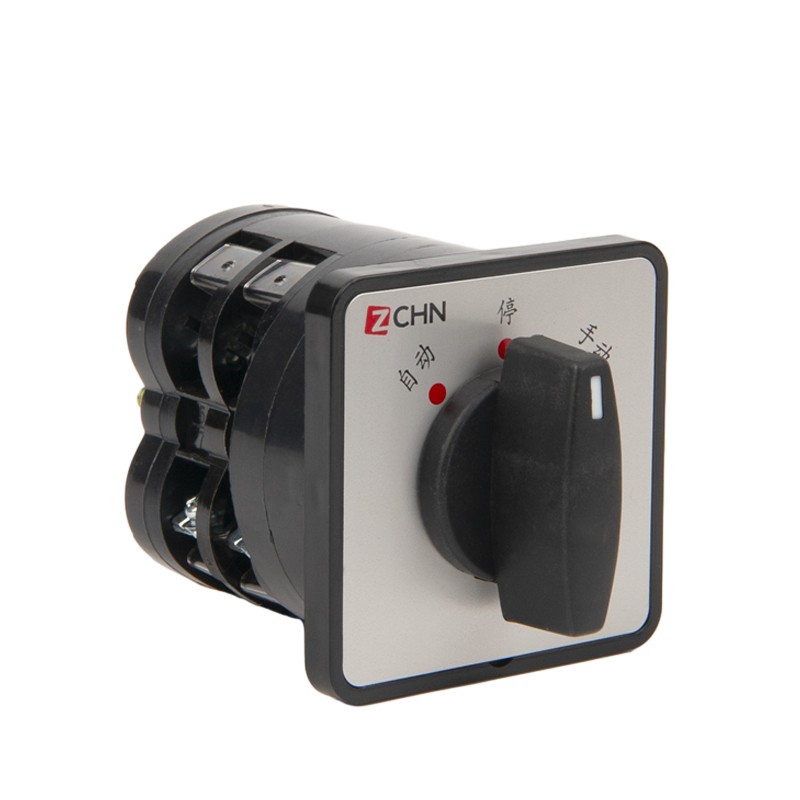

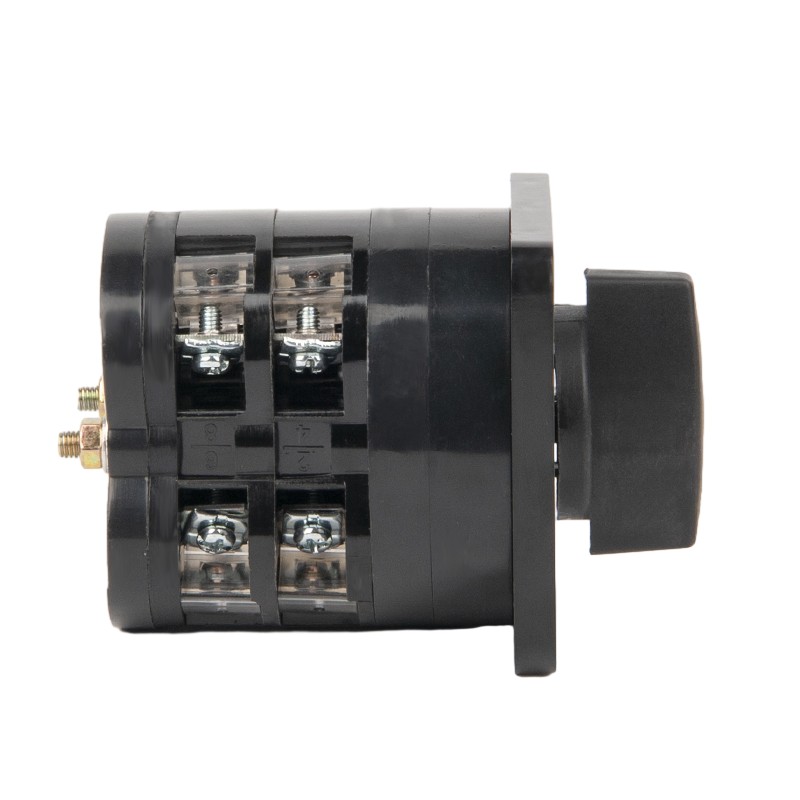

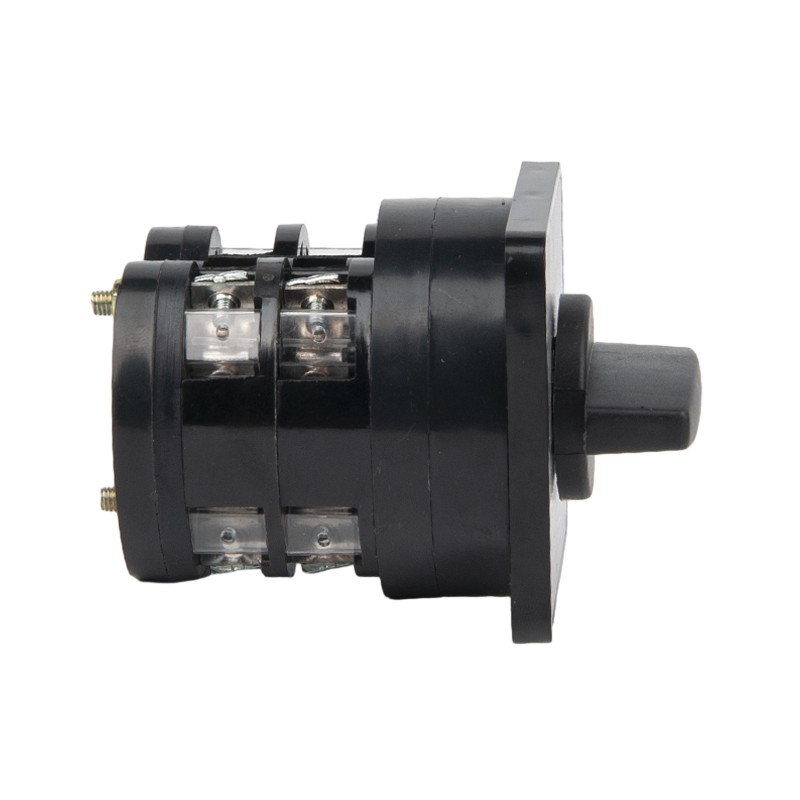

LW5 Series Universal Switch är en slags elektrisk kontrollutrustning med flera ändamål, allmänt används inom området industriell automatisering. Switch är en modulär kombinationsdesign med 6-12 par kontaktenheter, vilket möjliggör kontroll av flera växlar genom olika specifikationer för positioneringsmekanismer och har en nominell ström på upp till 16A för tillförlitlig elektrisk isolering.

Skicka förfrågan

Produktbeskrivning

Som kärnkomponenten i kretsomvandlingen kan den inte bara inse växlingen av konventionella elektriska kontrolllinjer, utan också direkt startar kontrollen över små och medelstora kraftmotorer, reversibel drift, LW5 Switch-dubbelbrygganjustering, särskilt lämplig för arbetsmiljön som behöver förändra den löpande tillståndet ofta. Instrukturell design, LW5 Switch Adoptts Double Bridge-kontakt, som är lämplig för arbetsmiljön som behöver förändras löpningstillstånd ofta. Instrukturell design, LW5 Switch Adoptts Double Bridge-kontakt, lika med Arcing-utrustning, små kontakt, och den löpande tillståndet ofta. Dess skyddsgrad når IP55, som kan anpassa sig till våt och dammig industriell miljö. Genom att ändra vinkelkombinationen av CAM -mekanismen kan förinställningen för upp till 6 olika kontrollprogram realiseras för att uppfylla de olika kontrollkraven för maskinverktygsutrustning, transportera maskiner, lyftutrustning, etc. Produkten överensstämmer med GB14048.3 -standarden, erhållen CCC -obligatorisk certifiering, har kortkretsskyddsfunktion och kan förverkliga överbelastning vid stöd vid stöd.

LIXIN MILJÖSKYDD Rotary CAM Switch Parameter (specifikation)

använda	Masterkontroll	Direktkontrollmotor
Med a	16	16
Ue v	125220250380400500	380
de
AC-15 och	4.6 2.6 2.0
Ac-3 a		12
AC-4 och		3.5
DC-13 dubbelbrytningspunkt a	0,55 0,27 0,14
DC-13 fyra-break-punkt a	0,82 0,41 0,20

Lixin miljöskydd Rotary cam switch mekaniskt och elektriskt liv

Mekanisk livslängd: 0,3 × 10⁶ cykler, med en driftsfrekvens på 300 cykler per timme.

Elektrisk livslängd:

-För AC-15 och DC-13: 0,1 × 10⁶ cykler, med en driftsfrekvens på 300 cykler per timme.

- För AC-3: 0,1 × 10⁶ cykler, med en driftsfrekvens på 120 cykler per timme.

- För AC-4: 0,1 × 10⁶ cykler, med en driftsfrekvens på 120 cykler per timme.

(Obs: AC-15 och DC-13 hänvisar till specifika typer av elektriska belastningar, medan AC-3 och AC-4 hänvisar till olika plikttyper för att byta AC-motorer.)

Driftssätt	Kod	Ställdonets ställning
Självreplikerande typ	A	0 ° -45 °
Självreplikerande typ	B	45 ° → 0 ° -45 °
Lokaliseringstyp	C	0 ° 45 °
	D	45 ° 0 ° 45 °
	E	45 ° 0 ° 45 ° 90 °
	F	90 ° 45 ° 0 ° 45 ° 90 °
	G	90 ° 45 ° 0 ° 45 ° 90 ° 135 °
	H	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 °
	l	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° 180 °
	J	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 °
	K	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	L	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	M	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° 180 °
	N	45 ° 45 °
	P	90 ° 0 ° 90 °
