En komplett guide för att köpa universella byte -switchar: från princip till urval och tillämpning (del 3)

Viktiga tekniska parametrar för universella övergångsomkopplare

Korrekt förståelse och utvärdering av de tekniska parametrarna för universella övergångsomkopplare är kärnlänken i urvalsprocessen. Dessa parametrar avgör inte bara om omkopplaren kan uppfylla applikationskraven, utan också påverkar systemets säkerhet och tillförlitlighet. De viktigaste tekniska parametrarna för universella byte -omkopplare inkluderar elektriska parametrar, mekaniska parametrar, miljöanpassningsparametrar och andra aspekter, som måste övervägas.

Nominell spänning och ström är de mest grundläggande elektriska parametrarna, som direkt bestämmer belastningskapaciteten för omkopplaren. Olika serier av universalbyte av växlarhar olika betygsvärden. Till exempel är LW5 -serien lämplig för kretsar med AC 50Hz, spänning upp till 500V, DC -spänning upp till 440V och dess överenskomna värmningsström är 16A. LW6 -serien är huvudsakligen lämplig för AC- och DC -kretsar med AC 50Hz, klassad arbetspänning upp till 380V, DC -spänning upp till 220V och klassad ström är vanligtvis 5A eller mindre. Även om LW12-16-serien också är lämplig för kretsar med AC 50Hz, spänning 380V och nedan, och DC-spänning 220V och nedan, kan dess nominella ström nå 16A, och den kan direkt styra tre-fas ekorrburen asynkronmotorer på 5,5 kW och nedan. Vid val är det nödvändigt att se till att det nominella värdet på omkopplaren är större än eller lika med det maximala förväntade värdet i den faktiska applikationen och lämna en viss säkerhetsmarginal.

Tillverknings- och brytkapaciteten återspeglar omkopplarens förmåga att säkert avbryta kretsen under onormala förhållanden (såsom kortslutning). Denna parameter är särskilt viktig för applikationer som motorstyrning, eftersom stora överspänningsströmmar kommer att visas när motorn startar eller stannar. Tillverkningens och brytningskapaciteten för LW5 -serien för att styra motorer ges vanligtvis i en tabell, och användare måste välja enligt den specifika lasttypen. Generellt sett kräver omkopplare som används för motorstyrning högre tillverkning och brytningskapacitet än omkopplare som används för vanlig linjekonvertering.

Driftsfrekvensen är en annan viktig parameter, som indikerar antalet operationer som tillåts av switch per enhetstid. Till exempel är den normala driftsfrekvensen som tillåts av LW5 -serien 120 gånger/h. För tillfällen som kräver ofta drift, såsom maskinverktygskontroll eller testutrustning, bör modeller som tillåter en högre driftsfrekvens väljas, annars kommer switchens livslängd att förkortas eller till och med leda till tidigt fel. Samtidigt måste applikationer med höga driftsfrekvenser också ta hänsyn till kontakternas materiella och strukturella utformning för att säkerställa tillräcklig elektrisk livslängd.

Mekaniskt liv och elektriskt liv återspeglar direkt omkopplarens hållbarhet och tillförlitlighet. Mekaniskt liv hänvisar till antalet operationer som omkopplaren tål utan kraft, medan elektriskt liv hänvisar till antalet operationer under klassad belastning. Dessa två parametrar är vanligtvis ganska olika. Till exempel är den mekaniska livslängden för LW5 -serien 100 × 10⁴ gånger, medan den elektriska livslängden är 20 × 10⁴ gånger. I praktiska tillämpningar påverkas också livslängden för omkopplaren av många faktorer som lasttyp, miljöförhållanden och driftsläge. Därför bör lämpliga marginaler reserveras när du väljer.

Antalet och kombinationen av kontakter bestämmer komplexiteten i kretsen som omkopplaren kan styra. Det universella kontaktsystemetomkopplareär vanligtvis sammansatt av flera sektioner. Till exempel har LW5-serien 1-16 sektioner att välja mellan, och LW12-16-serien Master Control Switch har 1-12 avsnitt med totalt 12 konfigurationer. Varje kontakt kan ha olika on-off-kombinationer. Genom att överlagra flera kontakter kan komplex kontrolllogik uppnås. Vid val är det nödvändigt att bestämma det nödvändiga antalet kontakter och kombinationsmetoden enligt de faktiska kontrollkraven för att uppfylla funktionskraven och undvika onödig komplexitet och kostnadsökning.

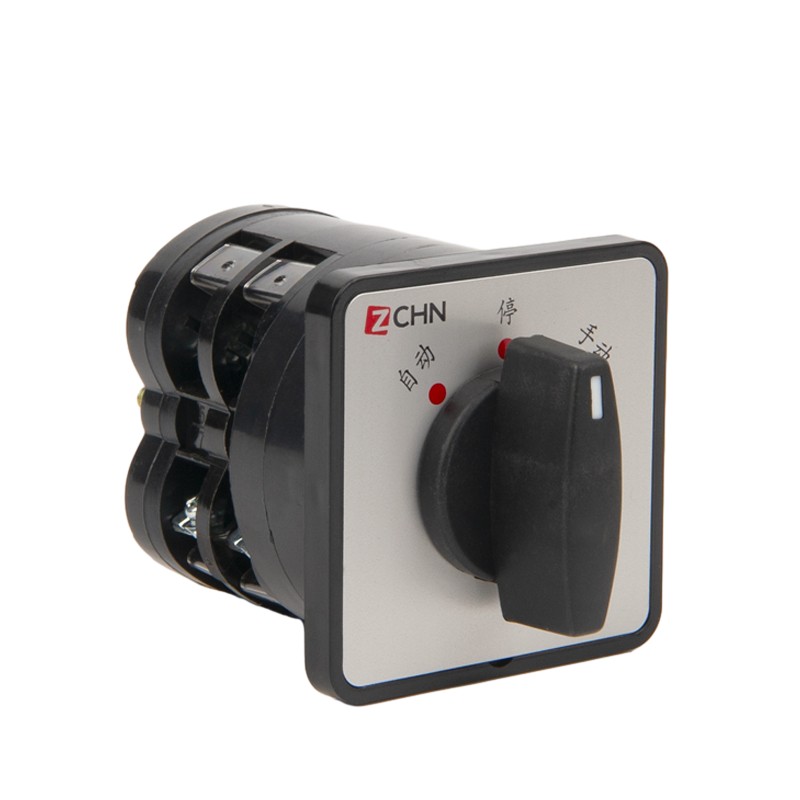

Driftsvinkeln och positioneringsegenskaperna är viktiga parametrar unika för universellabyte av växlar. Olika typer av switchar har olika driftsvinklar. Till exempel har LW26 -serien 30 °, 45 ° och 90 °. Positioneringsegenskaperna avgör hur handtaget hålls i olika positioner. Vanliga positioneringsmetoder inkluderar:

- Enkelpunktspositionering: Handtaget har bara en fast position.

- Multi-punktspositionering: Handtaget kan fixeras i flera vinklar.

- Självutveckling: Handtaget återgår automatiskt till sitt ursprungliga position efter att det släppts.

-Positionering och självåterhämtningskombination: Vissa positioner är positionerade och vissa positioner är självåterställda.
