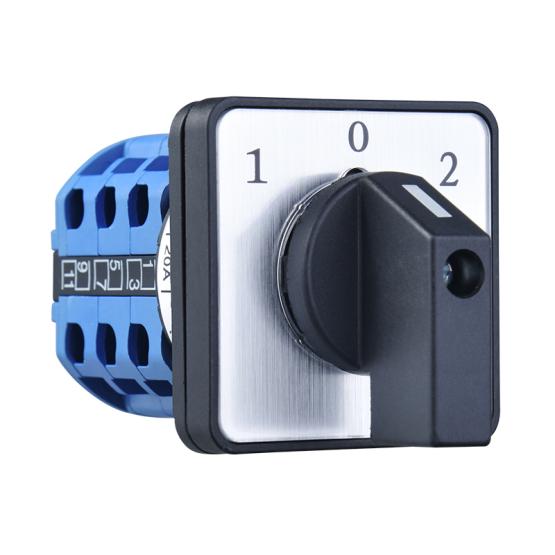

LW26 Series Universal Changeover Switch Product Introduktion

LW26 Series Universalomkopplareär en högkvalitativ produkt som är allmänt används inom området inhemsk elektrisk kontroll. Det tillverkas av många välkända elektriska företag, inklusive Changxin Brand, Changjiang Electric och andra märken. Denna serie produkter har blivit en idealisk ersättning för traditionella övergångsomkopplare med dess utmärkta prestanda, olika funktioner och bred användbarhet. Följande är en omfattande introduktion till LW26 -serien från flera dimensioner som tekniska parametrar, produktfunktioner och applikationsfält.

1. Produktöversikt och grundparametrar

LW26 Series Universal Changerover Switch är en multifunktionell elektrisk kontrollkomponent, främst lämplig för elektriska kretsar med AC 50Hz, klassad arbetsspänning 440V och lägre, DC-spänning 240V och lägre, och nominell ström från 10A till 160A. Produkten uppfyller inhemska och internationella standarder som GB 14048.3, GB 14048.5, IEC 60947-3, IEC 60947-5-1, och vissa modeller har också passerat USA: s UL-certifiering och är berättigade till tillgång till den internationella marknaden.

Denna serie produkter har fullständiga specifikationer, och de nuvarande nivåerna inkluderar 10A, 20A, 25A, 32A, 63A, 125A och 160A, som kan uppfylla kontrollkraven för olika effektbelastningar. Den nominella isoleringsspänningen når 660V, med god elektrisk isoleringsprestanda. Det mekaniska livet kan nå 0,1 × 10⁶ gånger, den elektriska livslängden är 0,03 × 10⁶ gånger och driftsfrekvensen är 120 gånger/timme, vilket är lämpligt för tillfällen där kretsen inte ofta är ansluten eller frånkopplad.

2. Produktfunktioner och designfördelar

LW26 Series Transfer Switch har många enastående designfunktioner och prestationsfördelar:

1. Kompakt struktur och liten storlek: Den optimerade designen minskar produktstorleken samtidigt som man säkerställer prestanda, vilket gör det enkelt att installera i ett begränsat utrymme. Panelstorleken har olika specifikationer såsom 30 × 30 mm, 48 × 48 mm, 64 × 64 mm etc. beroende på modell.

2. Fingerskyddssäkerhetsdesign: De fyra switcharna LW26-10, LW26-20, LW26-25 och LW26-32F är speciellt utformade med fingerskyddsfunktion för att effektivt förhindra fingrar från att vidtas vid levande delar under drift och förbättra säkerheten för användning.

3. Flexibelt driftsläge: Produktomvandlingsoperationen är flexibel och ger en mängd olika handtagstyper och driftsvinklar. Vissa modeller kan vara utrustade med skyddsskal med en skyddsnivå på IP65, vilket är lämpligt för användning i hårda miljöer.

4. Design med hög tillförlitlighet: Materialvalet är utsökt, isoleringsprestanda är bra och kontaktsystemet använder material av hög kvalitet för att säkerställa långsiktig tillförlitlighet. Utseendet är nytt och uppfyller de estetiska behoven hos modern industriutrustning.

5. Multifunktionella derivatmodeller: Serien av derivatprodukter inkluderar hänglåsomkopplare och dolda låsomkopplare (63A och nedan), som kan användas som strömavstängningsbrytare för viktig utrustning för att förhindra felaktigt och kontrollera drift av obehörig personal.

3. Tekniska parametrar

LW26 -serien har rika och omfattande tekniska parametrar, och olika modeller är optimerade för olika applikationsscenarier:

(1) Aktuell bärkapacitet:

-AC-21A/AC-22A-applikationer: 10A till 150A

- AC-23A-applikationer: 7.5A till 135A

- AC-3-applikationer (motorstyrning): 5.5A till 95A

- AC-4-applikationer (JOG CONTROL): 1.75A till 55A

(2) Kontrollkraftsintervall:

-AC-23A: 1,8 kW till 75 kW (trefas)

-AC-3: 1,5 kW till 37 kW (trefas)

-AC-4: 0,37 kW till 15 kW (trefas)

(3) Installationsstorlekens mångfald:

- Finns i fyrkantiga och rektangulära panelformulär

- Installationshålavståndet varierar från 20 mm till 68 mm

- Extern tjocklek sträcker sig från 28mm till 88 mm

(4) Särskild miljöanpassningsförmåga:

- Arbetsmiljö temperatur: -5 ℃ till +40 ℃

- Medeltemperatur inom 24 timmar överstiger inte +35 ℃

- Höjd överstiger inte 2000 meter

- Måste användas i en ren miljö

4. Huvudansökningsområden

På grund av dess utmärkta prestanda och breda anpassningsförmåga är LW26 Series Universalomkopplareanvänds allmänt inom många områden:

(1) Industriellt kontrollfält:

- Som en kretskontrollomkopplare kan den inse att växlingen av olika kretstillstånd

- Testutrustningsomkopplare, som används för val och växling av testkretsar

- Motorkontrollomkopplare, direkt kontrollerar start, stopp och vändning av små kraftmotorer

(2) Fältet för kraftsystem:

- Fjärrkontrollomkopplare för utrustning för kraftfördelning

- Strömbrytningsenhet, inser omvandlingen av huvud- och standby -strömförsörjning

- Fasändringsmätningskontroll av elektriska mätinstrument

(3) Fältet för specialutrustning:

- Byte av omkopplare för elektriska svetsmaskiner, vissa modeller är särskilt lämpliga för svetsmaskinapplikationer

- Maskinverktygskontrollkrets, inser att växla av olika driftslägen

- Servosystemkontroll, används för signalomkoppling och kombination

(4) Säkerhetskritisk fält:

- Strömbrytare för viktig utrustning (med hjälp av hänglåsstyp eller dold låstyp-derivatmodell)

-Explosionssäker miljöapplikation (specialmodell med explosionssäker axel)

- Kritisk utrustning som måste förhindra att obehörig personal fungerar

5. Modellersättning och marknadspositionering

LW26 -serien, som en ny idealisk ersättningsprodukt, kan ersätta många befintliga traditionella switchmodeller i Kina, inklusive:

- LW2, LW5, LW6, LW8, LW12, LW15 Series Universal Conversion Switches

- Hz5, Hz10, Hz12 -serie kombinationsomkopplare

- Konvertering växlar på lite importerad utrustning

Denna serie produkter produceras av många företag, bland vilka Changxin -märket LW26 -serien producerad av Wenzhou Changjiang Electric Switch Factory har passerat USA: s UL -certifiering och används allmänt av inhemska svetsmaskinstillverkare på exporterade svetsmaskinprodukter. Zhejiang Fulu Explosion-Proof Technology Co., Ltd. har också lanserat en explosionssäker modell med explosionssäker axel, lämplig för farliga miljöer.

6. Valguide

I praktiska tillämpningar bör följande faktorer beaktas när du väljer LW26 -serien:

(1) Välj lämplig modell

(2) Krav på driftsfrekvens: För tillfällen som kräver ofta drift bör en modell med en längre livslängd väljas

(3) Krav på säkerhetsskydd: Välj en låsbar modell för tillfällen som måste förhindra felaktigt; Välj en fingerskyddad modell för tillfällen med risken för elektrisk chock

(4) Miljöförhållanden: Välj en IP65 -skyddsmodell för fuktiga och dammiga miljöer; Välj en flamsäker modell för explosionssäkra miljöer

(5) Installationsutrymmebegränsningar: Välj lämplig panelstorlek och tjocklek baserat på det tillgängliga utrymmet

(6) Kontrollkomplexitet: Välj antalet kontaktnoder och kombinationsmetoder baserat på antalet kretsar som ska kontrolleras

LW26 -serien har blivit ett viktigt val inom industriell kontroll med dess omfattande prestanda, olika modeller och bred tillämpbarhet. Oavsett om det är traditionell elektrisk kontroll eller moderna automatiseringssystem, LW26 Series Universalbyte av växlarkan ge pålitliga och flexibla lösningar.
