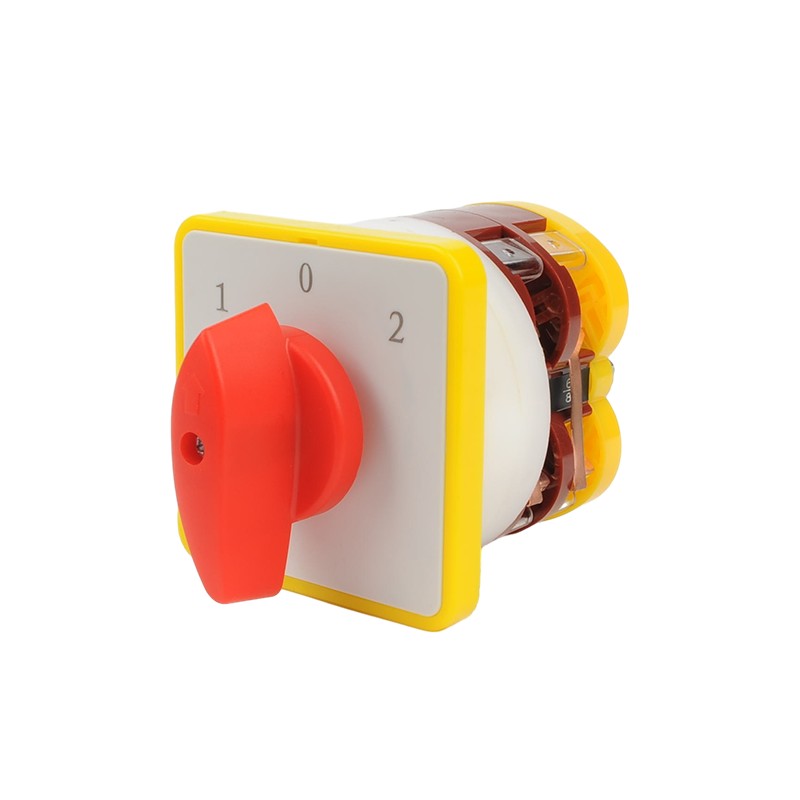

Omfattande introduktion till LW5 Series Universal Changeover Switches

LW5 Series Universalbyte av växlarär en av de mest använda byte -switchprodukterna i Kinas elektriska kontrollfält. De tillverkas av många välkända elektriska företag, inklusive Delixi, Tianzheng och andra märken. Denna serie produkter har blivit ett idealiskt val för omvandling av elektrisk styrkrets och liten kraftmotorstyrning med sin pålitliga struktur, olika funktioner och hög kostnadsprestanda. Följande är en omfattande introduktion till LW5 -serien från flera dimensioner som produktöversikt, tekniska parametrar, modellklassificering och applikationsfält.

1. Produktöversikt och grundläggande funktioner

LW5 Series Universalbyte av växlarär multifunktionella masterkontroll elektriska apparater, främst används i kretsar med AC 50Hz, nominell spänning upp till 500V och DC-spänning upp till 440V. Enligt olika användningsområden kan de delas in i två kategorier:

(1) Master Control byte -omkopplare: Används för omvandling av elektriska styrkretsar.

(2) Motorstyrningsbyte: kan direkt styra trefas ekorre bur asynkrona motorer på 5,5 kW och lägre.

Denna serie produkter antar modulär design, och antalet kontaktsystemsektioner kan flexibelt konfigureras från 1 till 16 för att uppfylla kontrollkraven med olika komplexitet. Driftsläget är uppdelat i två typer: positioneringstyp och självåterhämtningstyp, och ställdonets utseende är tillgängligt i bollhandtagtyp och knopptyp. Skyddsformuläret inkluderar öppen typ och skyddstyp (IP40) för att uppfylla olika installationsmiljökrav.

2. Kärntekniska parametrar och prestationsindikatorer

(1) Elektriska parametrar:

- Klassad isoleringsspänning: 500V

- Klassad arbetsspänning:

AC: 500V och nedan

DC: 440V och nedan

- Konventionell uppvärmningsström: 16A

- Motorstyrningsförmåga: 5,5 kW och under trefas ekorre bur asynkron motor

(2) Mekaniska egenskaper:

- Mekaniskt liv: mer än 1 miljon gånger

- Elektriskt liv: mer än 200 000 gånger

- Driftsfrekvens:

* Intermittent Cycle Working System: 300 gånger/timme

* Åtta timmars arbetssystem

(3) Strukturella parametrar:

- Antal kontaktsystemavsnitt: 1-16 avsnitt

- Antal kontakter per avsnitt: Dubbel Break -kontaktgrupp

- Installationsmetod: Panelinstallation

- Dimensioner: Varierar beroende på antalet avsnitt och driftsläge

3. Produktmodellanalys och klassificering

LW5 Series Model Naming -regler innehåller rik information. Ta LW5-16/5.5N3 som ett exempel:

- LW5: Produktserier

- 16: Konventionell termisk ström 16A

- 5.5N: Kan styra 5.5kW motor och reversibel konvertering (N)

- 3: 3-sektionskontakt

Enligt olika klassificeringsmetoder kan LW5 -serien delas in i:

(1) Enligt syftet:

- Master Control (koder som Q1, Q2)

-Motorstyrning (N-reversibel konvertering, S-dubbel hastighet, SN-dubbel hastighet reversibel, etc.)

(2) Enligt driftsläget:

- Positioneringstyp (handtag kvarstår i driftsläget)

- Självutvecklingstyp (handtaget återgår automatiskt till den ursprungliga positionen)

(3) Enligt utseendet på ställdonet:

- Bollhandtagstyp

- Knopptyp

(4) Enligt skyddsformuläret:

- öppen typ

- Skyddstyp (IP40)

4. Typiska tillämpningsområden

LW5 Series Universal Changeover Switch används i stor utsträckning i följande fält på grund av dess flexibla och pålitliga egenskaper:

(1) Industriellt kontrollfält:

- Omvandling av elektriska styrkretsar

- Direkt kontroll av små kraftmotorer (start, stopp, reversibel konvertering, hastighetsförändring etc.)

- Maskinverktygskontrollkrets

- Testutrustningsomkopplare

(2) Fältet för kraftsystem:

- Fjärrkontrollomkopplare för utrustning för kraftfördelning

- Fasmätningskontroll av elektriska mätinstrument

- strömbrytare

(3) Bygga elektriskt fält:

- Belysningskontrollsystem

- Ventilationsutrustningskontroll

- hissstyrningssystem

5. Specialmodeller och derivatsserier

Förutom standardmodeller innehåller LW5 -serien också några specialmodeller och derivatserier:

(1) Explosionssäker LW5:

- Tillämplig på explosiv gasmiljözon 1 och zon 2

- Explosionssäkert märke: Exdbebiict6GB

- Skyddsnivå: IP65/IP66

- Klassad ström: 10A-20A

- Används allmänt på farliga platser som petroleum, kemisk och läkemedelsindustri

(2) Skyddande reversibel konverteringsomkopplare LW5-16/5.5N3:

- bostadsskyddsnivå IP40

- Speciellt används för reversibel kontroll av motorer

- Konventionell stängd uppvärmningsström 16A

(3) Modell med hänglåsfunktion:

- Förhindra obehörig operation

- Används för krafthantering av viktig utrustning

6. Val- och installationsguide

(1) Valpunkter:

- Välj det nominella värdet enligt lasttypen (resistiv/induktiv) och aktuell storlek

- Välj antalet kontaktsektioner enligt kontrollkomplexiteten

- Välj handtagstyp enligt driftsvanorna

- Välj skyddsnivå enligt miljöförhållandena

(2) Installationsåtgärder:

- Öppna hålet strikt efter produktstorleken

- Ledningsterminalerna ska vara ordentligt anslutna

- Undvik att använda i fuktiga, dammiga eller frätande miljöer

- Kontrollera regelbundet kontaktstatus och flexibilitet i driftsmekanismen

(3) Underhållsrekommendationer:

- Rengör kontakterna regelbundet

- Kontrollera om driftsmekanismen är flexibel

- Switches som inte används under lång tid bör manövreras flera gånger regelbundet

LW5 -serien Universalomkopplarehar blivit en klassisk produkt inom det inhemska elektriska kontrollfältet med sin mogna design, pålitliga prestanda och ekonomiska pris. Oavsett om det är enkel linjekonvertering eller lågeffektmotorkontroll, kan LW5-serien ge en lämplig lösning. Genom rimligt urval och korrekt installation och användning kan dess prestandafördelar användas fullt ut för att ge tillförlitlig driftsgaranti för olika elektriska styrsystem.
