Omfattande introduktion av LW30 Series Universal Changeover Switch

LW30 Series Universalomkopplareär en högpresterande produkt som är allmänt används i Kinas elektriska kontrollfält. Det tillverkas av många välkända elektriska företag, inklusive Changxin Brand, Changjiang Electric och andra märken. Med sin kompakta struktur, olika funktioner och pålitliga prestanda har denna serie produkter blivit ett idealiskt val för ventilationsutrustning, luftkonditioneringssystem och vattenpumpskontroll. Följande är en omfattande introduktion till LW30 -serien från flera dimensioner som tekniska parametrar, produktfunktioner och applikationsfält.

1. Produktöversikt och grundparametrar

LW30 Series Universalomkopplareär en mångsidig elektrisk kontrollkomponent, huvudsakligen lämplig för elektriska kretsar med AC 50Hz, nominell arbetspänning under 440V, DC-spänning under 240V, och betygsatt ström från 20A till 100A. Produkten uppfyller den nationella standarden GB14048.3 och den internationella standarden IEC60947-3 och har bra marknadsigenkänning och internationell kompatibilitet.

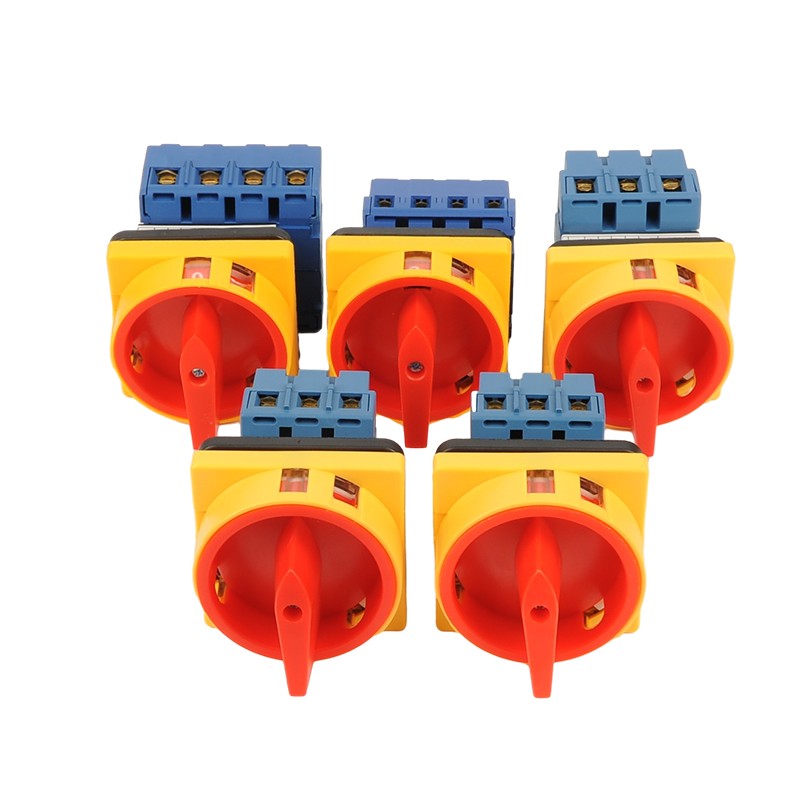

Omkopplare

Denna serie produkter har ett komplett utbud av specifikationer, inklusive nuvarande nivåer av 20A, 25A, 32A, 40A, 63A, 80A och 100A, som kan uppfylla kontrollkraven för olika effektbelastningar. Den nominella isoleringsspänningen når 690V, med god elektrisk isoleringsprestanda. Produkten antar en modulär design, och andra kontaktblock kan läggas till i 3-poliga standardblock utan att behöva ta bort hela switchen, vilket förbättrar bekvämligheten med installation och underhåll.

2. Produktfunktioner och designfördelar

LW30 -serien byte av växlarhar många enastående designfunktioner och prestationsfördelar:

(1) Kompakt struktur och liten storlek: Den optimerade designen minskar produktstorleken samtidigt som man säkerställer prestanda, vilket gör det enkelt att installera i ett begränsat utrymme. Panelstorleken har olika specifikationer såsom 64 × 64 mm beroende på modell.

(2) Finger Guard Safety Design: Finger Guard -funktionen är speciellt utformad för att effektivt förhindra att fingrarna av misstag rör vid levande delar under drift och därmed förbättrar användningen av användningen.

(3) Utmärkt elektrisk prestanda: Isoleringsavståndet är större än andra omkopplare av samma typ, och frånkopplingshastigheten är snabb, vilket är lämpligt för både AC- och DC -kretsar.

(4) Flexibelt driftsläge: Produktomvandlingsoperationen är flexibel och ger en mängd olika installationsalternativ, inklusive panelmontering, basmontering, montering med enhål och basmontering med dörrlås etc.

(5) Design med hög tillförlitlighet: Materialvalet är utsökt, isoleringsprestanda är bra och kontaktsystemet använder högkvalitativa material för att säkerställa långsiktig tillförlitlighet.

(6) Modulär expansionsförmåga: Den modulära designen gör det möjligt att läggas till ytterligare kontaktblock utan att demontera omkopplaren, vilket underlättar systemutvidgning och funktionsjustering.

3. Tekniska parametrar

LW30 -serien har rika och omfattande tekniska parametrar, och olika modeller är optimerade för olika applikationsscenarier:

(1) Klassade elektriska parametrar:

- Klassad isoleringsspänning: 690V

- Klassad driftsspänning: AC 440V, DC 240V

- Klassad termisk ström (ITH): 20A till 100A

- Klassad driftsström (LE): 240V/440V

(2) Lastkapacitet:

- AC-21A Applikation: 20A till 100A

- AC-22A Applikation: 20A till 100A

- AC-23A-applikation: 15A till 70A (motsvarande Power 4KW till 37 kW)

- AC-3-applikation (motorstyrning): 11.7A till 57A (motsvarande kraft 3kW till 30 kW)

(3) Mekaniska egenskaper:

- Driftsfrekvens: 120 gånger/timme

- Mekaniskt liv: 0,1 × 10⁶ gånger

- Elektriskt liv: 0,03 × 10⁶ gånger

(4) Installationsdimensioner:

- Panelinstallationsmodelldimensioner: 64 × 42 × 54 mm till 64 × 70 × 80mm

- Installationshålavstånd: 48 × 48mm

- Installationshåldiameter: φ10mm eller φ4.2mm

(5) Miljöanpassningsförmåga:

- Arbetsmiljö temperatur: -5 ℃ till +40 ℃

- Medeltemperatur inom 24 timmar överstiger inte +35 ℃

- Höjd överstiger inte 2000 meter

4. Huvudansökningsområden

LW30 -serien Universalomkopplareanvänds ofta inom många områden på grund av dess utmärkta prestanda och bred anpassningsförmåga:

(1) HVAC -system:

- Huvudbrytare av ventilationsutrustning

- Lägesbyte av luftkonditioneringssystem

- Starta och stoppa kontrollen av vattenpumpsystemet

(2) Industriellt kontrollfält:

- Direkt kontroll av AC -motor med liten kapacitet (maximalt 37 kW)

- Testutrustningsomkopplare för val och växling av testkretsar

- Fasändringsmätningskontroll av elektriska mätinstrument

(3) Power Distribution System:

- Fjärrkontrollomkopplare för utrustning för kraftfördelning

- strömbrytare för att realisera konverteringen av huvud- och standby -strömförsörjning

- Circuit Control Switch för att inse växlingen av olika kretstillstånd

(4) Specialapplikationstillfällen:

- Modeller med dörrlås kan användas för krafthantering av viktig utrustning

- Skyddsmodeller är lämpliga för tillfällen med vissa skyddskrav

- Kontroll och omkoppling av DC -kretsar

5. Modellklassificering och urvalsguide

LW30 -serien kan delas upp i flera modeller enligt aktuell nivå och installationsmetod. Användare kan välja efter faktiska behov:

(1) Välj efter nuvarande nivå:

-Små nuvarande applikation (20A-32A): LW30-20, LW30-25, LW30-32

-Medium Current Application (40A-63A): LW30-40, LW30-63

-Stor aktuell applikation (80A-100A): LW30-80, LW30-100

(2) Välj efter installationsmetod:

- Panelmonteringstyp: Lämplig för kontroll av skåppanelen

- Basmonteringstyp: Kan installeras på en 35 mm standardskena

- Enkelhålsmonteringstyp: Lämplig för tillfällen med begränsat utrymme

- Basmonteringstyp med dörrlås: Används i tillfällen där felaktigt måste förhindras

(3) Välj efter specialfunktion:

- Standardtyp: uppfyller grundläggande kontrollkrav

- Skyddstyp: Med ett skyddande lock, lämpligt för hårda miljöer

- Låsbar typ: utrustad med en hänglåsmekanism för att förhindra obehörig drift

6. Försiktighetsåtgärder för installation och användning

För att säkerställa en säker och pålitlig drift av övergångsbrytarna i LW30 -serien bör följande försiktighetsåtgärder vidtas under installation och användning:

(1) Förinstallationskontroll:

- Bekräfta att switchmodellen matchar lasten

- Kontrollera om switchutseendet är intakt och om driftsmekanismen är flexibel

- Kontrollera om de elektriska parametrarna uppfyller systemkraven

(2) Installationskrav:

- Öppna hål strikt enligt produktdimensioner

- Se till att installationsytan är platt för att undvika spänningskoncentration

- Ledningsterminalerna bör vara ordentligt anslutna för att undvika lösa anslutningar

(3) Använd miljö:

- Undvik att använda i fuktiga, dammiga eller frätande miljöer

- Den omgivningstemperaturen bör inte överstiga det angivna intervallet för produkten

- Kontrollera switchstatusen regelbundet och rengör dammet i tid

(4) Underhåll:

- Kontrollera kontaktstatusen regelbundet och rengör kontakterna vid behov

- Kontrollera om driftsmekanismen är flexibel och tillsätt smörjmedel vid behov

- Switches som inte används på länge bör manövreras flera gånger regelbundet för att bibehålla mekanismens flexibilitet

LW30 -serien Universalomkopplarehar blivit ett viktigt val inom industriell kontroll med sin omfattande prestanda, olika modeller och bred tillämpbarhet. Oavsett om det är traditionell elektrisk kontroll eller modernt automatiseringssystem kan LW30 -serien tillhandahålla pålitliga och flexibla lösningar. Genom rimligt urval och korrekt installation och användning kan dess prestandafördelar användas fullt ut för att ge säkra och pålitliga driftsgarantier för olika elektriska styrsystem.
