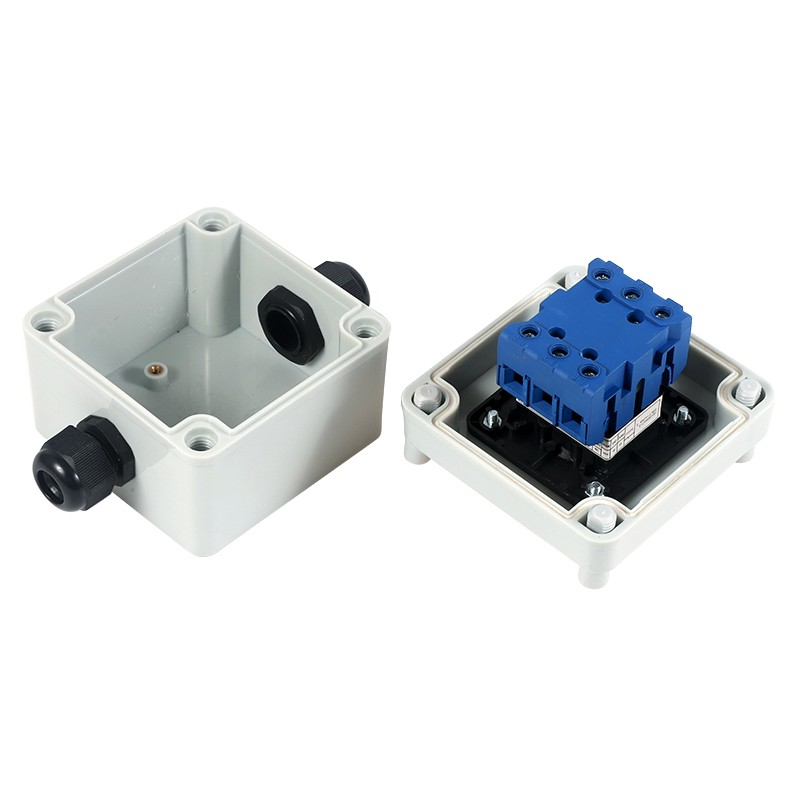

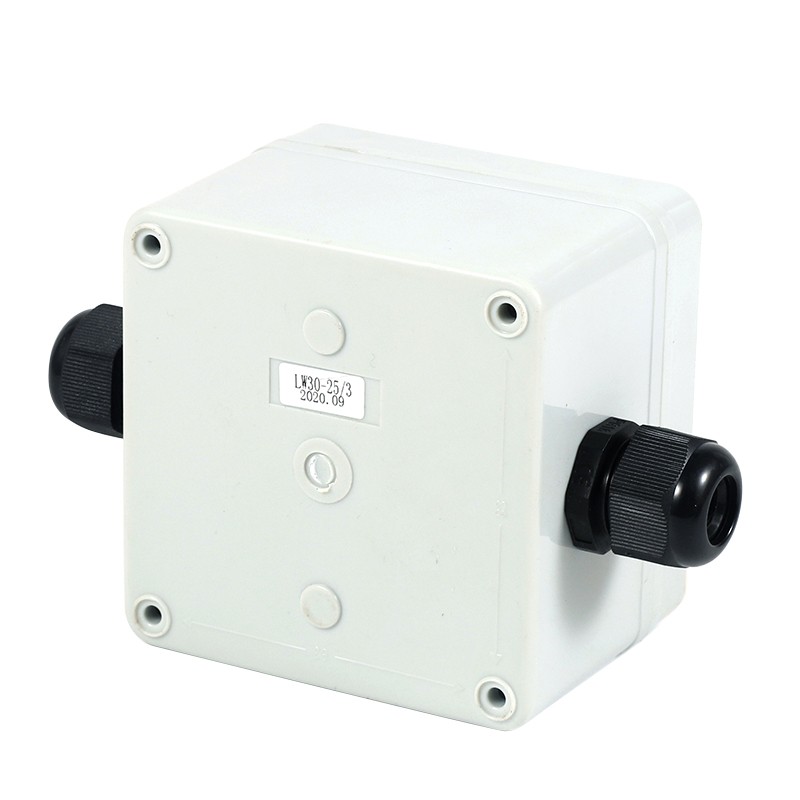

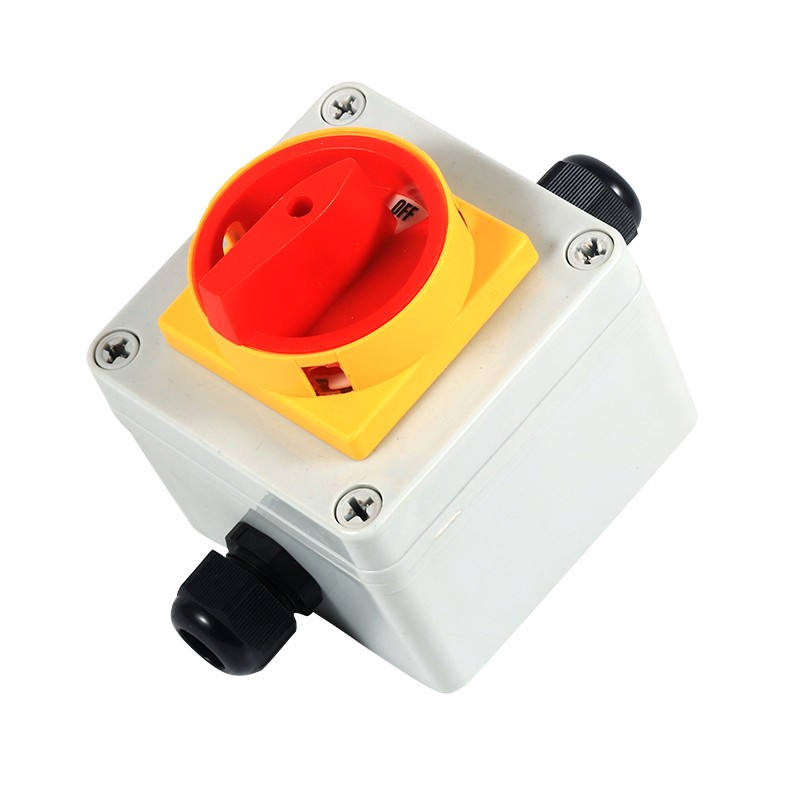

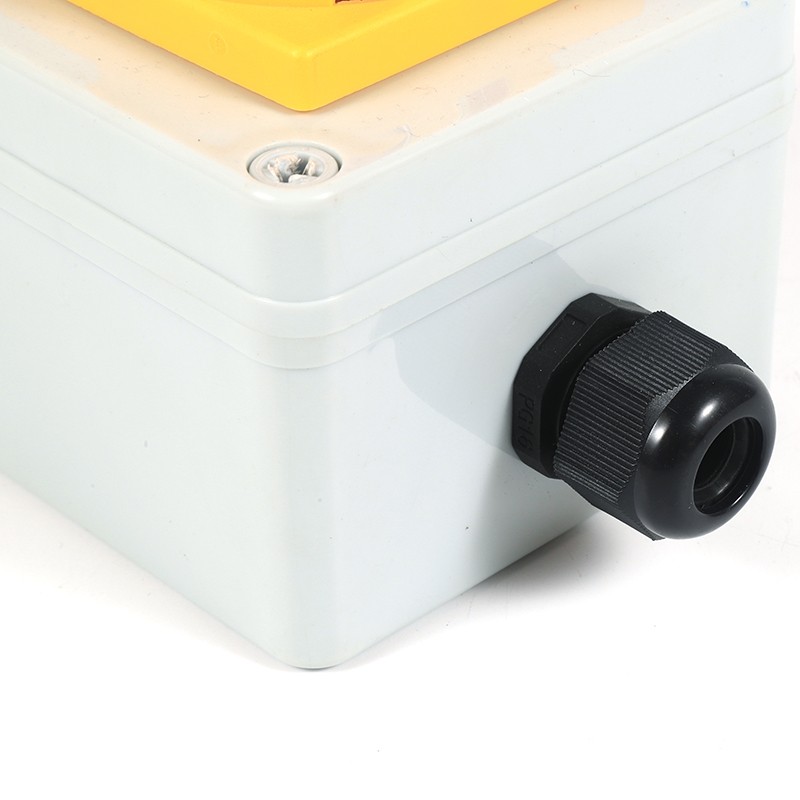

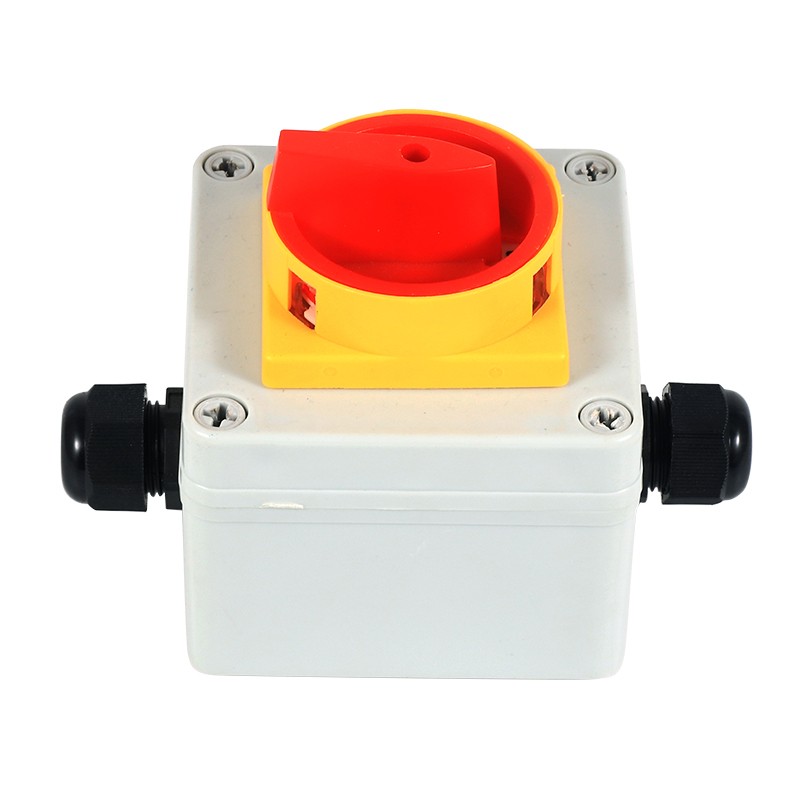

Rotary cam switch med master switch exteriörbox

Som den professionella tillverkaren vill vi ge dig LIXIN ROTARY CAM SWITCH med Master Switch Exterior Box. LW30 -seriens överföringsomkopplare används huvudsakligen i elektriska kretsar med AC 50Hz, klassad driftspänning under 440V och betygsatt ström upp till 100A. Det används som huvudomkopplare för ventilationsutrustning, luftkonditionering och vattenpumpsystem. Det kan också direkt kontrollera AC-motorer med små kapaciteter.

Produkten följer GB/T14048.3, GB/T14048.5 och EN60947-5-1-certifiering.

LW30 -serieomkopplare har fullständiga specifikationer, inklusive nuvarande nivåer av 20A, 25A, 32A, 40A, 63A, 80A och 100A.

[W30-serieomkopplare har liten storlek, kompakt struktur, utsökt materialval, bra isolering, fingerskyddsfunktion, säker och pålitlig, och andra kontaktblock kan läggas till 3-polstandardblocket utan att behöva demontera omkopplaren.

Isoleringsavståndet för LW30 -serien är större än andra liknande switchar, kopplingshastigheten är snabb och det är lämpligt för DC -switchar.

Arbetsförhållanden för rotationskamomkopplare med masteromkopplare exteriörbox

Normala arbetsförhållanden

(1) den omgivande lufttemperaturen överstiger inte +40 grader, och medeltemperaturen inom 24 timmar överstiger inte 25 ° C;

(2) Den nedre gränsen för den omgivande lufttemperaturen överstiger inte -25 ° C

(3) installationsplatsens höjd överstiger inte 2000m;

(4) När den maximala temperaturen är +40 ° C överstiger inte den relativa fuktigheten i luften 50%. Högre relativ luftfuktighet tillåts vid lägre temperaturer, såsom 90% vid 20 ° C. Särskilda åtgärder bör vidtas för att hantera kondens som ibland inträffar på grund av temperaturförändringar.

Installationsförhållanden

(1) omkopplaren är installerad i miljöförhållanden för föroreningsnivå 3;

(2) Installera enligt instruktionerna från fabriken.

Klassificering

1. Enligt användningskategorier

(1) AC-23A

(2) AC-3

2. Enligt den angivna skyddsnivån (1) utan switchbox: IP20

(2) med termoplastisk förseglad omkopplare: IP65

Hjälpspecifikationskod

Antal nivåer: 3 för tredje nivå, 4 för fjärde nivå

Ytterligare kontakter: 0 utan, 1 med sidmonterade hjälpkontakter

Mellanterminal: 0 utan, 1 med neutral terminal

Markterminal: 0 utan, 1 med markterminal

Produktmodell och dess betydelse

LIXIN ROTARY CAM SWITCH MED MASTER SWITCH yttre rutan Parameter (specifikation)

Betygsatt arbetsdag

8-timmars arbetssystem/intermittent cykelsystem, driftsfrekvens är 30 gånger/h

Elektriskt liv

10 000 gånger för AC-23, 6 000 gånger för AC-3, 2 000 gånger för hjälpkontakter
